Otomotiv Ön Tampon Gövde Enjeksiyon Kalıbı

Otomotiv Ön Tampon Gövdesi Enjeksiyon Kalıbı, araçlar için ön koruma bileşenleri üretmek için kullanılan, otomotiv dış parçalarına yönelik temel bir ekipman parçasıdır. Metal damgalama parçalarından hafif plastik parçalara doğru gelişmiştir. SIKAIDA kalıpları, gelişmiş tasarım ve üretim yeteneklerini, tüm fabrika süreci boyunca sıkı kalite kontrolüyle birleştirerek istikrarlı ve dayanıklı ürünler sağlar.

Ürün Detayları

1. Ürün Yapısı ve İşlevi

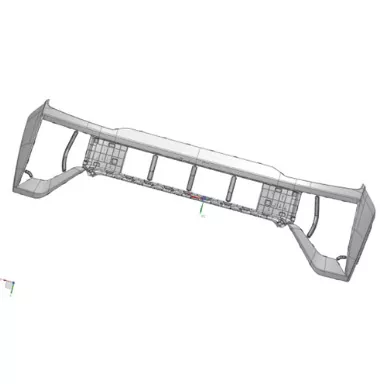

Bu Otomotiv Ön Tampon Gövdesi Enjeksiyon Kalıbı, ön tampon kapakları üretmek için kullanılır. Plastik tampon bir dış panelden, yastıklama malzemesinden ve çelik bir kirişten oluşur. İki ayırma hattı tipi mevcuttur: harici ayırma (görünür ayırma hattı) ve dahili ayırma (gizli ayırma hattı, orta ve üst düzey araçlar için uygundur). Temel işlevler arasında çarpışma koruması, bileşen kurulumu, havalandırma, dekorasyon ve yaya koruması yer alır.

2. Malzeme Uygulaması

Tampon, PP'nin temel malzemesi olduğu, EPDM'nin esnekliği arttırdığı ve TD20'nin sağlamlığı güçlendirdiği bir PP+EPDM+TD20 sistemi kullanır. Malzemeler hafif, darbeye dayanıklı, hava koşullarına dayanıklı, işlenmesi kolay, uygun maliyetli ve geri dönüştürülebilir olup üretim ve çevre koruma gereksinimlerini karşılar.

3. Ürün Özellikleri ve Hassasiyeti

Otomotiv Ön Tampon Gövde Enjeksiyon Kalıbının tipik boyutları yaklaşık 2000 mm × 800 mm × 700 mm olup, ortalama duvar kalınlığı 3,0 mm ve ağırlığı 4-5 kg'dır. Boyutsal doğruluk ±0,05 mm, yüzey kalitesi Ra≤0,4μm, montaj açıklığı 0,5-1 mm ve iç ayırma hattı yükseklik farkı ≤0,05 mm'dir.

Ürün Özellikleri ve Uygulamaları

1. Kalıp Yapısı Özellikleri

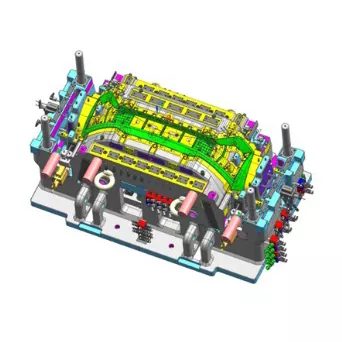

Otomotiv Ön Tampon Gövdesi Enjeksiyon Kalıbı, entegre hareketli ve sabit bir kalıp tasarımını benimser. Kalıp tabanı QT500 malzemeden, boşluk/göbek ise P20 veya 718 çelikten yapılmıştır. Ayırma yüzeyi optimize edilmiştir ve iç ayırma çizgisi gizlenebilir. Çok noktalı sıcak yolluk sistemi, kombine soğutma sistemi, ejektör blok sistemi ve stabil maça çekme mekanizmasıyla donatılmış olup, performansı ve işleme kolaylığını dengeler.

2. Uygulama Avantajları

Otomotiv Ön Tampon Gövdesi Enjeksiyon Kalıbı, GB17354-1998 standartlarına uygundur ve araçları düşük hızlı çarpışmalarda korur; metal tamponlara göre %40'ın üzerinde daha hafiftir ve yakıt ekonomisini artırır; yüksek tasarım özgürlüğü, güçlü işlevsel entegrasyon, hava koşullarına mükemmel dayanıklılık ve uzun hizmet ömrü sunar.

3. Tipik Uygulamalar

Çeşitli binek araçlarda yaygın olarak kullanılır: Ekonomik arabalar, dış ayırma hatları ve PP+EPDM+T15 malzemeleri kullanarak maliyete öncelik verir; orta ve üst sınıf otomobiller, iç ayırma çizgileri ve PP+EPDM+TD20 malzemeleri kullanarak estetiğe öncelik veriyor; yeni enerji araçları hafifliğe ve akıllı özelliklere öncelik veriyor; SUV'lar ve MPV'ler aerodinamik ve arazi kabiliyetine öncelik verir.

Üretim Süreci

1. Kalıp Tasarımı

Ürün yapısı analizi ve MOLDFLOW kalıp akışı simülasyon optimizasyonu aracılığıyla, bilimsel tasarımı sağlamak için ayırma hatları, geçit ve soğutma gibi temel mekanizmaların ayrıntılı tasarımı gerçekleştirilir.

2. Kalıp İmalatı

QT500 kalıp tabanı ve P20/718H boşluk/göbek malzemeleri kullanılmıştır. Hassas işleme, nitrürleme ısıl işlemi ve ayna parlatma kalıp kalitesini garanti eder.

3. Enjeksiyonlu Kalıplama

Malzemeler 80-100°C'de 2-4 saat kurutulur, ardından spesifikasyonlara göre enjeksiyonla kalıplanır (kalıplama döngüsü 10-15 saniye). Kalıplamadan sonra kapak çıkarma, inceleme ve paketleme, gerektiğinde yüzey işlemiyle gerçekleştirilir.

4. Kalite Kontrol

Tam süreçli kalite kontrolü, birden fazla performans testinden geçerek ürünün görünümünün kusursuz olmasını, boyutların çizimlere uygun olmasını ve performansın standartlara uygun olmasını sağlar.

Gelişim Trendleri:

1. Malzeme Teknolojisi

Otomotiv ön tampon gövdesi enjeksiyon kalıp malzemeleri, akıllı sürüşü desteklemek için hafifliğe (kompozit malzemeler), yüksek performansa, çevre dostuluğa (geri dönüştürülebilir) ve zekaya (akıllı malzemeler) doğru gelişiyor.

2. Kalıp Teknolojisi

Dahili ayırma hatlarının, çok noktalı sıcak yollukların ve uyumlu soğutma teknolojilerinin yaygın olarak benimsenmesi kalıp otomasyonunu ve zekasını geliştirir, döngüleri kısaltır ve verimliliği artırır.

3. Sektör Trendleri

Sanayi talebi artıyor, sanayi yoğunlaşması artıyor, dijital dönüşüm derinleşiyor ve teknoloji robot bilimi gibi alanlara doğru genişliyor.
