Otomotiv Yan Panel İç Montaj Damgalama Kalıpları

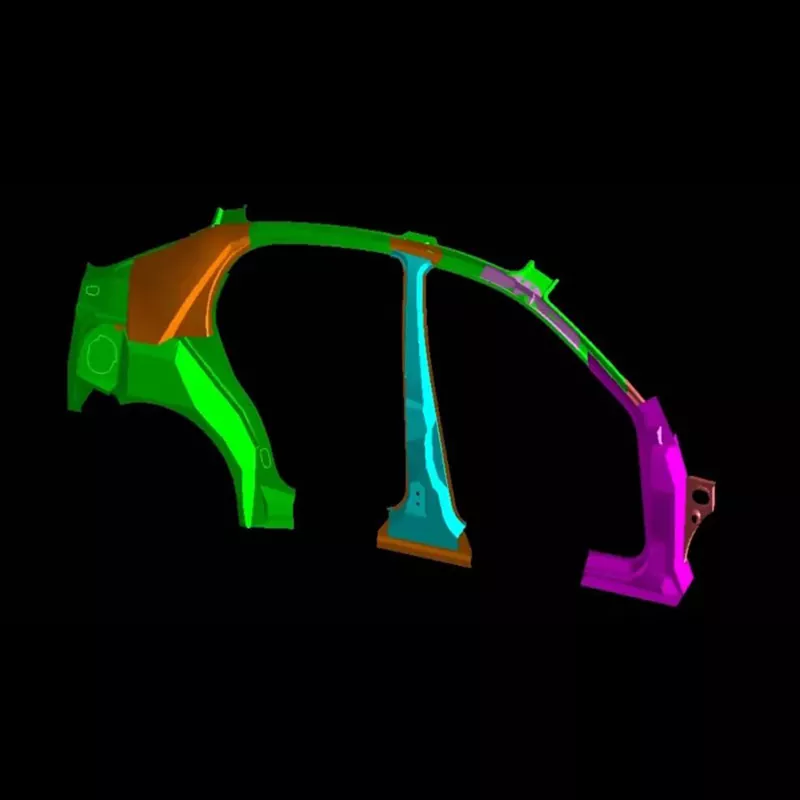

SIKAIDA Otomotiv Yan Panel İç Montaj Damgalama Kalıpları, yan panel iç panellerinin sacdan damgalanması için kullanılan büyük, yüksek hassasiyetli kalıp sistemleridir. Karoser üretimindeki maça kalıplarıdır ve binek otomobil ve ticari araç imalatında yaygın olarak kullanılırlar. Bu ürün, yan panel iç panelinin tek parça kalıplanmasını sağlamak için birden fazla damgalama işlemini entegre ederek üretim verimliliği ve tutarlılığı sağlar. Çin'deki fabrikamız, gelişmiş ekipmanları ve profesyonel ekibiyle istikrarlı ve yüksek kaliteli kalıp üretimini garanti eder.

Detaylı Ürün Özellikleri

1. Büyük ve Karmaşık Yapı

Yan panel iç panelinin boyutu büyüktür (uzunluğu 800 mm'nin üzerinde ve genişliği 600 mm'nin üzerinde) ve birden fazla özelliğin oluşturulmasını gerektiren karmaşık bir şekle sahiptir. SIKAIDA Otomotiv Yan Panel İç Montaj Damgalama Kalıpları, yüksek yüzey hassasiyetine, çoklu serbest biçimli yüzeylere ve rasyonel bir yapısal tasarıma sahiptir ve büyük sacların damgalanması sırasında eşit olmayan kuvvet dağılımı sorununu çözer.

2. Yüksek Hassasiyet ve Yüksek Kalite Gereksinimleri

Bir dış bileşen olarak yan panel iç panelinde çizik, kırışık ve diğer kusurlar olmamalıdır. SIKAIDA kalıp hassasiyetini sıkı bir şekilde kontrol ederek Ra0,4μm veya daha yüksek bir yüzey pürüzlülüğü elde ederek yüksek kaliteli üretim gereksinimlerini karşılar.

3. Çoklu Süreç Entegrasyonu

Otomotiv Yan Panel İç Montaj Damgalama Kalıpları, entegre çok istasyonlu tasarımı benimseyerek, derin çekme ve düzeltme gibi birden fazla işlemin tek bir işlemde tamamlanmasını sağlayarak verimliliği artırır. Akıllı üretim elde etmek için gerektiğinde otomatik taşıma ve çevrimiçi denetim işlevleri eklenebilir.

4. Hassas Yönlendirme ve Dengeleme Sistemi

Hassas bir yönlendirme, dengeleme ve basınç sistemi ile donatılmış olup, sac metal damgalama sırasında eşit kuvvet dağılımı sağlar, ürün kusurlarını önler ve akma oranını artırır.

5. Özel Yapısal Tasarım

Parçalı bir kalıp ve hızlı değiştirilebilen kalıp yapısı kullanan bu ürün, yüksek mukavemetli çelik ve alüminyum alaşımları gibi yeni malzemelerle uyumludur, şekillendirme zorluklarını çözer ve uygulama aralığını genişletir.

Temel Ürün Özellikleri

1. Yüksek Sertlik: Yüksek mukavemetli malzemelerin kullanılması, yüksek tonajlı damgalamada stabilite sağlar ve servis ömrünü uzatır.

2. Hassas Kılavuzlama: Yüksek hassasiyetli kılavuz direği ve kılavuz manşon sistemi, damgalama konumlandırmasını ve ürün doğruluğunu sağlar.

3. Akıllı İzleme: Entegre sensörler, gerçek zamanlı izleme ve öngörücü bakımı mümkün kılar.

4. Hızlı Kalıp Değişimi: Modüler tasarım, kalıp değiştirme süresini kısaltır ve çok çeşitli üretime uyum sağlar.

Uygulama Senaryoları

Otomotiv Yan Panel İç Montaj Baskı Kalıpları öncelikle binek otomobil ve ticari araç karoseri imalatında kullanılmakta, beyaz karoser kalıpları olarak hizmet vermekte olup yurt içi ve yurt dışı müşteriler tarafından tanınmaktadır. Profesyonel bir tedarikçi olarak SICAIDA, farklı araç modellerinin ihtiyaçlarını karşılamak için özelleştirilmiş çözümler sunabilmektedir.

Üretim Süreci

1. Ürün Analizi ve Süreç Tasarımı

Şekillendirilebilirlik analizi ve proses tasarımı için profesyonel yazılımlar kullanarak olası sorunları öngörür ve çözer.

2. Kalıp Tasarımı

UG ve CATIA gibi tam 3 boyutlu tasarım yazılımları kullanılarak, kalıp hassasiyeti ve rasyonelliğini sağlamak için titiz ayrıntılar iyileştirilmiştir.

3. Malzeme Seçimi

Otomotiv Yan Panel İç Montaj Damgalama Kalıpları kalıp çerçevesi, yüksek mukavemetli dökme demir veya kaynaklı çelik plakalardan yapılmıştır. Temel bileşenler, kalıp kalitesini garanti etmek için yüksek aşınmaya dayanıklı ve yüksek sıkıştırma mukavemetli takım çeliği kullanır.

4. Hassas İşleme

Kaba işleme, ince işleme, özel işleme ve elle cilalama, kalıp hassasiyetini ve görünüm kalitesini garanti eder.

5. Montaj ve Hata Ayıklama (T0 Deneme Kalıplama)

Montajdan sonra kalıp makinede test edilir ve numune kalifiye olana kadar proses parametreleri ayarlanıp optimize edilir.

Gelişim Trendleri:

1. Ultra Büyük Entegre Kalıplama: Entegre yan panel iç panelleri trendine uyum sağlayan tek bir kalıp seti, 200 tonun üzerinde ağırlığa sahip olabilir.

2. Yeni Malzeme Uygulamalarına Adaptasyon: Optimize edilmiş tasarım ve malzeme seçimi, otomobillerin hafiflik ve yüksek mukavemet gereksinimlerini karşılamak için yeni malzemelerin kalıplama özelliklerine uyum sağlar.

3. Akıllı Üretim ve Dijitalleştirme: Yerleşik sensörler, dijital ikiz teknolojisiyle birlikte gerçek zamanlı izlemeyi mümkün kılarak geliştirme döngüsünü kısaltır ve maliyetleri azaltır.

4. Eklemeli İmalat (3D Baskı) Uygulamaları

Otomotiv Yan Panel İç Montaj Damgalama Kalıpları, karmaşık yapılar oluşturmak, üretim verimliliğini ve ürün kalitesini artırmak için 3D baskı teknolojisini kullanır.

Sıkça Sorulan Sorular

S1: Otomotiv Yan Panel İç Montaj Damgalama Kalıplarında genellikle hangi malzemeler kullanılır?

A1: Kalıp tabanı genellikle yüksek mukavemetli dökme demir (HT300, sfero gibi) veya kaynaklı çelik levha yapıları kullanır. Boşluklar ve göbekler gibi temel bileşenler, yüksek aşınma direnci ve yüksek basınç dayanımı sunan yüksek karbonlu, yüksek kromlu takım çeliği (Cr12MoV, DC53 vb.) kullanır.

S2: Otomotiv yan panel iç montaj damgalama kalıplarının üretim döngüsü ne kadardır?

A2: Otomotiv Yan Panel İç Montaj Damgalama Kalıpları teknoloji, deneyim ve işçiliğin doruk noktasıdır. Mekanik tasarımı, malzeme bilimini, plastisite mekaniğini ve hassas üretimi entegre ederler. Geliştirme döngüleri uzun (genellikle 8-15 ay) ve maliyetlidir (milyonlarca ila on milyonlarca RMB'ye ulaşır), bu da onları bir kalıp şirketinin kapsamlı gücünü ölçmek için önemli bir kriter haline getirir. Otomobil gövdeleri hafif, yüksek mukavemetli ve akıllı tasarımlara doğru geliştikçe kalıplara yönelik teknik gereksinimler de artmaya devam edecek.
