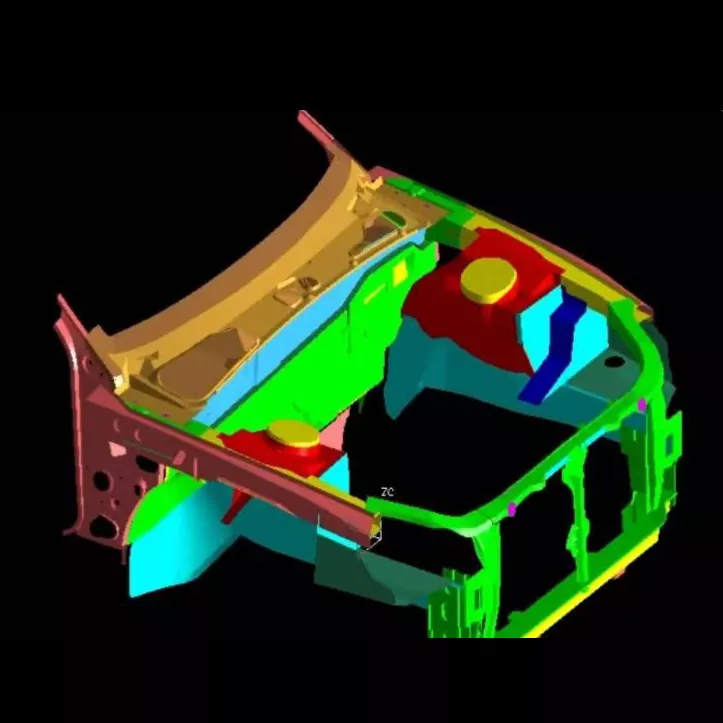

Otomotiv Motor Bölmesi Montajı Damgalama Kalıpları

Otomotiv motor bölmesi tertibatı, otomotiv güç aktarım sisteminin temel yük taşıyan bileşenidir ve damgalama kalıplarının üretim düzeyi, otomotiv damgalama kalıbı teknolojisinin en yüksek düzeyini temsil eder. SIKAIDA Otomotiv Motor Bölmesi Montajı Damgalama Kalıpları tek bir kalıp değil, sac metali motor bölmesinin ana şasisine ve gövde panellerine damgalamak için kullanılan komple bir kalıp sistemidir. Bu bileşenler daha sonra kaynak veya cıvatalama yoluyla komple bir motor bölmesine monte edilir.

Temel Ürün Özellikleri

1. Büyük Boyut ve Karmaşık Yapı

Otomotiv Motor Bölmesi Montajı Damgalama Kalıpları, karmaşık boşluk yapılarına sahip, büyük boyutludur (tipik olarak 1,2 metreden uzun ve 0,8 metreden geniş). Derin çekme, şekillendirme, kesme ve zımbalama gibi birden fazla iş istasyonunun entegre edilmesiyle montaj deliklerinin oluşturulması, takviye nervürleri ve katlanmış kenarların oluşturulması gerekir.

2. Ultra Yüksek Hassasiyet ve Yüksek Mukavemet

Otomobillerdeki kritik güvenlik yük taşıyan bileşenler olarak damgalanmış parçaların boyutsal doğruluğu, çatlak veya buruşma gibi yüzey kusurları olmadan ±0,05 mm dahilinde kontrol edilir. Yüksek kaliteli kalıp çeliği ve hassas ısıl işlem süreçleri, kalıpların yüksek mukavemetini, yüksek sertliğini ve yüksek aşınma direncini sağlar.

3. Çoklu Süreç Entegrasyonu

Otomatik seri üretimi destekleyen ilerici veya sürekli kalıp yapılarını kullanarak derin çekme, kesme, delme, flanşlama ve şekillendirme gibi birden fazla işlemin entegre edilmesi.

4. Hassas Yönlendirme ve Boşaltma Sistemi

Hassas yönlendirme, boşaltma ve çıkarma mekanizmaları, damgalanmış parçalardaki karmaşık alttan kesmeler ve negatif açılar için tasarlanmış olup, düzgün malzeme akışı sağlar ve şekillendirme kusurlarını azaltır.

5. Sıcaklık ve Yağlama Kontrolü

Bazı modeller, sürtünmeyi azaltmak, kalıp ömrünü uzatmak ve üst düzey malzemelerin damgalama kalitesini sağlamak için ısıtma/soğutma sıcaklık kontrol sistemi ve yüksek verimli yağlama sistemi ile donatılmıştır.

Uygulama Alanları

1. Binek Araç İmalatı

Ön bölmeler, çamurluklar, güvenlik duvarları ve motor kaputu iç ve dış panelleri gibi temel gövde yapısal bileşenlerini üreterek yapısal destek ve koruma sağlar.

2. Yeni Enerji Araçları

Otomotiv Motor Bölmesi Montajı Damgalama Kalıpları, yeni enerji aracı motor bölmelerinin yerleşim ayarlama gereksinimlerine uyarlanmış, alüminyum alaşımlar ve yüksek mukavemetli çelik gibi hafif malzemeler için optimize edilmiş ve daha yüksek hassasiyet gereksinimlerini karşılamıştır.

3. Ticari Araç İmalatı

Kamyon ve otobüs gibi ticari araçların daha büyük ve daha karmaşık motor bölmesi gereksinimlerine uyarlanmıştır ve ultra büyük sacların ağır işlerde şekillendirilmesini gerçekleştirebilmektedir.

Üretim Süreci

1. Ürün Analizi ve Süreç Tasarımı

Damgalama şekillendirilebilirlik analizi, çatlama ve buruşma gibi sorunları tahmin etmek ve çözmek ve süreç parametrelerini optimize etmek için AutoForm ve Dynaform gibi CAE yazılımlarını kullanır.

2. Kalıp Tasarımı

Otomotiv Motor Bölmesi Montajı Damgalama Kalıpları, UG, CATIA ve AutoCAD gibi yazılımlar kullanılarak tam 3 boyutlu olarak tasarlanmıştır ve her bir bileşeni güç, sertlik, kullanım ömrü ve üretim verimliliğini dengeleyecek şekilde geliştirir.

3. Malzeme Seçimi

- Base Material: 45#, 50# carbon structural steel

- Çalışan Parçalar: Cr12MoV, Cr12 ve diğer takım çelikleri; seri üretim için çelik bağlı semente karbür veya toz metalurji malzemeleri kullanılabilir.

4. Hassas İşleme

- Rough Machining: Removing excess material using a large gantry milling machine or machining center.

- Finish Machining: High-precision CNC machining center, slow wire EDM.

- Special Machining: Electrical discharge machining of complex surfaces, polishing to Ra≤0.4μm.

- Heat Treatment: Quenching, tempering, nitriding, etc., to improve hardness and wear resistance.

5. Montaj ve T0 Deneme Kalıbı

Montajdan sonra kalıp, deneme kalıplaması için damgalama ekipmanına kurulur ve damgalanan parça standartları karşılayana kadar basınç ve strok gibi parametreler ayarlanır.

Gelişim Trendleri

1. Ultra-large integrated molding: Adaptable to stamping equipment of 2000 tons and above, reducing the number of parts and welding processes.

2. Lightweight material forming: Optimized for materials such as aluminum alloys and high-strength steel, improving springback issues.

3. Akıllı üretim ve dijitalleştirme: Geliştirme döngülerini kısaltmak için CAE analizini, 3D baskıyı, dijital ikizleri ve diğer teknolojileri entegre etmek.

4. Çok istasyonlu otomatik üretim: Sac metal girişinden bitmiş ürün çıkışına kadar tam otomasyonun sağlanması, verimliliğin ve tutarlılığın artırılması.

Sıkça Sorulan Sorular

Q1: What materials are typically used in Automotive Engine Compartment Assembly Stamping Dies?

A1: Kalıp tabanı genellikle yüksek kaliteli karbon yapısal çelik (45#, 50# gibi) kullanırken, çalışma parçaları yüksek karbonlu yüksek kromlu takım çeliği (Cr12MoV, Cr12 gibi), yüksek hız çeliği (W6Mo5Cr4V2 gibi) veya semente karbür kullanır. Seri üretim için, kalıbın yüksek mukavemete, yüksek sertliğe ve yüksek aşınma direncine sahip olmasını sağlamak için çelik bağlı semente karbür veya toz metalurji malzemeleri kullanılabilir.

Q2: How long is the production cycle for Automotive Engine Compartment Assembly Stamping Dies?

Cevap2: Otomotiv motor bölmesi düzeneklerine yönelik damgalama kalıpları, teknoloji, deneyim ve işçiliğin doruk noktasıdır. Geliştirme döngüleri uzun (genellikle 8-15 ay) ve maliyetlidir (milyonlarca ila on milyonlarca RMB'ye ulaşmaktadır), bu da onları bir kalıp imalat şirketinin genel gücünün önemli bir göstergesi haline getirmektedir. Karmaşıklık ne kadar yüksek olursa döngü de o kadar uzun olur. Akıllı üretim ve dijital teknolojilerin uygulanmasıyla birlikte geliştirme döngüsü giderek kısalıyor.
