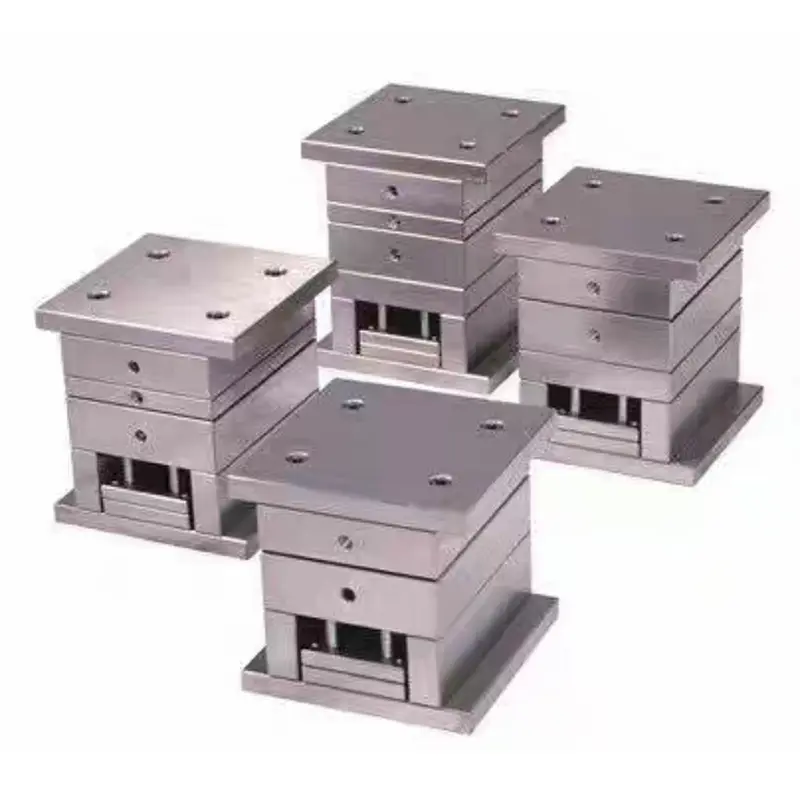

Ultra Yüksek Hassasiyetli Büyük Kapı Kalıp Tabanı

SIKAIDA Ultra Yüksek Hassasiyetli Büyük Kapı Kalıp Tabanı, büyük ölçekli, yüksek hassasiyetli enjeksiyon kalıplama ihtiyaçlarını karşılayan, iki plakalı enjeksiyon kalıpları için özel olarak özelleştirilmiştir. Kalıp yapısal desteği olarak verimli ve istikrarlı üretim sağlar. Güvenilir bir tedarikçi olarak SIKAIDA, küresel müşterilere çözümler sunmak için Çin'de Ar-Ge, üretim, test ve satış sonrası hizmetleri entegre eden profesyonel bir fabrikaya sahiptir.

Ürün Detayları

1. Yüksek Hassasiyetli Tasarım Standartları

- Boyutsal Doğruluk: Çekirdek birleşme yüzeyleri ±0,005 mm dahilinde, kılavuz sistemi ±0,002 mm dahilinde, bileşen uyumunu sağlar.

- Düzlük: 0,02 mm/m dahilinde üst ve alt merdane paralelliği, enjeksiyon gerilimi altında eşit olmayan deformasyonu önler.

- Konumsal Doğruluk: Kılavuz sütun deliği konumu ±0,01 mm, yerleştirme pimi deliği konumu ±0,008 mm, hareketli ve sabit kalıpların hassas hizalanmasını sağlar.

2. Büyük Ölçekli Yapısal Tasarım

- Özellikler: Ana akım büyük ölçekli enjeksiyon kalıplama ihtiyaçlarını karşılayan, 400 mm × 400 mm ila 1200 mm × 800 mm arasındaki kalıplarla uyumludur.

- Kalınlık Optimizasyonu: Sonlu elemanlar analizi, duvar kalınlığını, denge gücünü ve malzeme tasarrufunu optimize eder.

- Güçlendirilmiş Yapı: Yerleşik ağ takviyeli kaburgalar, enjeksiyon basıncı deformasyonuna direnerek uzun vadeli stabilite sağlar.

3. Yüksek Sertlikte Kılavuzlama Sistemi

- Kılavuz Sütunlar ve Burçlar: Yüzey sertleştirmeli, düşük sürtünmeli, yüksek aşınma direncine sahip, servis ömrünü uzatan SKD61 malzemesi.

- Kılavuz Doğruluğu: Kalıplamanın yanlış hizalanmasını önleyen, 0,01-0,02 mm aralıklı dört sütunlu kılavuz.

- Sıfırlama Sistemi: Hassas sıfırlama çubuğu, tutarlı kalıp kapanması sağlayarak hurda oranını azaltır.

4. Yüksek Verimli Soğutma Sistemi

- Soğutma Suyu Devresi: 3D baskı uyumlu soğutma, verimliliği %30'un üzerinde artırır ve soğutma süresini kısaltır.

- Sıcaklık Kontrol Doğruluğu: ±1°C, ürünün boyutsal stabilitesini sağlar ve deformasyonu önler.

- Hızlı Sirkülasyon: Optimize edilmiş su devresi düzeni, enjeksiyon kalıplama çevrim süresini %20-25 oranında kısaltır.

5. Hassas Konumlandırma ve Sıkma Sistemi

- Konumlandırma Sistemi: Konumlandırma pimleri ve burçları H7/g6 uyum doğruluğuna sahiptir ve hassas konumlandırma sağlar.

- Sıkma Mekanizması: Gevşemeyi önleyen tasarıma sahip yüksek mukavemetli cıvatalar, eşit sıkma kuvveti sağlar ve küf hasarını önler.

- Güvenlik Koruması: Dahili limit anahtarları yanlış çalışmayı önler ve üretim güvenliğini sağlar.

Temel Özellikler

1. Ultra Yüksek Hassasiyet: Yüksek hassasiyetli ürünlerin gereksinimlerini karşılayarak uluslararası ileri seviyeye ulaşır.

2. Güçlü Kararlılık: Yüksek yoğunluklu üretime uygun optimize edilmiş tasarım ve malzeme seçimi.

3. Yüksek Verimlilik ve Enerji Tasarrufu: Üretim döngüsünü kısaltır ve üretim verimliliğini artırır.

4. Dayanıklı: Yüksek aşınma direnci ve korozyon direnci, değiştirme maliyetlerini azaltır.

Uygulama Alanları

Ultra Yüksek Hassasiyetli Büyük Kapı Kalıp Tabanı, otomotiv iç mekanları, ev aletleri muhafazaları ve elektronik ürünler gibi büyük ölçekli hassas enjeksiyon kalıplama uygulamalarında yaygın olarak kullanılmakta ve çeşitli endüstrilerde yüksek kaliteli üretim için destek sağlamaktadır.

Üretim Sürecine Giriş

1. Tasarım Analizi ve Simülasyon

- Yapının, ısı iletiminin ve enjeksiyon kalıplama işleminin CAE simülasyonu makul tasarım sağlar.

- Kalıp akış analizi, su kanallarını optimize eder ve kalıplama kusurlarını tahmin eder; sonlu elemanlar analizi mukavemeti ve sertliği doğrular.

2. Hassas İşleme Süreci

- Kaba işleme (CNC portal freze makinesi, doğruluk 0,1 mm) → Son işleme (yüksek hızlı CNC, Ra≤0,8μm).

- Özel işleme (karmaşık yüzeyler için EDM) + hassas taşlama + manuel son işlem doğruluğu garanti eder.

3. Isıl İşlem ve Yüzey İşlem

Sıcaklık işlemi (HRC28-32), yüzey sertleştirme (kılavuz sütunlar ve burçlar HRC48-52), korozyon önleme işlemi pas direncini artırır.

4. Hassas Montaj ve Hata Ayıklama: Ultrasonik temizleme → hassas montaj → koordinat ölçüm makinesi (CMM) denetimi → T0 deneme kalıplama, doğruluk ve stabilite sağlar.

Gelişim Trendleri:

1. Akıllı Entegrasyon

Sensörler, gerçek zamanlı izleme için Ultra Yüksek Hassasiyetli Büyük Kapı Kalıp Tabanına yerleştirilmiştir; Yapay zeka süreç parametrelerini optimize eder, ekipman bakımını tahmin eder ve arıza süresi maliyetlerini azaltır.

2. Katmanlı Üretim İnovasyonu

Uyumlu soğutma ve entegre kalıplama ile 3D baskı; topoloji optimizasyonu hafifleştirme sağlar (%30 ağırlık azaltma).

3. Yüksek Verimli Üretim Teknolojisi

Hızlı kalıp bağlama (kalıp değiştirme süresinde %50 azalma), otomatik üretim hatlarına uyarlanabilir ve proses parametrelerinin büyük veriye dayalı optimizasyonu.

Sıkça Sorulan Sorular:

S1: Ultra Yüksek Hassasiyetli Büyük Kapı Kalıp Tabanının ana malzemeleri nelerdir?

A1: Kalıp tabanının ana malzemesi yüksek kaliteli karbon yapısal çelik 45 # veya 50 #'dir; kılavuz sütunlar ve burçlarda SKD61 ve SUJ2 gibi rulman çelikleri kullanılır; bazı üst düzey uygulamalarda önceden sertleştirilmiş P20 veya 738H kalıp çeliği kullanılır.

S2: Kalıp tabanının tipik üretim döngüsü nedir?

A2: Karmaşıklığa ve boyuta bağlı olarak üretim döngüsü genellikle 15-45 gündür. Standart kalıp tabanları 15-20 gün sürerken, standart dışı özelleştirilmiş kalıp tabanları tüm tasarım, işleme, ısıl işlem, montaj ve test süreci dahil olmak üzere 30-45 gün sürer.

S3: Kalıp tabanının hassasiyeti ve stabilitesi nasıl sağlanır?

Cevap3: Hassasiyet aşağıdaki önlemlerle sağlanır: ① Sıkı ısıl işlem süreci malzeme stabilitesini sağlar; ② Hassas işleme ekipmanı işleme doğruluğunu sağlar; ③ Eksiksiz bir test sistemi nihai hassasiyeti doğrular; ④ Pas ve korozyon önleme işlemi uzun süreli doğruluk sağlar.

S4: Ultra Yüksek Hassasiyetli Büyük Kapı Kalıp Tabanı hangi enjeksiyon kalıplama işlemlerine uygundur?

A4: Bu kalıp tabanı, yüksek basınçlı enjeksiyonlu kalıplama, düşük basınçlı enjeksiyonlu kalıplama, iki renkli enjeksiyonlu kalıplama ve IMD (Kalıp İçi Dekorasyon) dahil olmak üzere çeşitli enjeksiyon kalıplama işlemleri için uygundur ve özellikle yüksek görünüm kalitesi ve hassas boyutsal doğruluk gerektiren ürünler için uygundur.

S5: Kalıp tabanının bakımı ve servisi nasıl yapılır?

A5: ① Kılavuz sütunların ve kılavuz manşonların yağlamasını düzenli olarak kontrol edin ve zamanında gres ekleyin; ② Kalıp çerçevesini temiz tutun ve kalan tutkal ve kalıntıları zamanında temizleyin; ③ Doğruluğu düzenli olarak kontrol edin ve herhangi bir anormallik bulunursa zamanında ayarlayın; ④ Uzun süre kullanılmadığında pas önleyici yağ uygulayın ve uygun şekilde saklayın.
