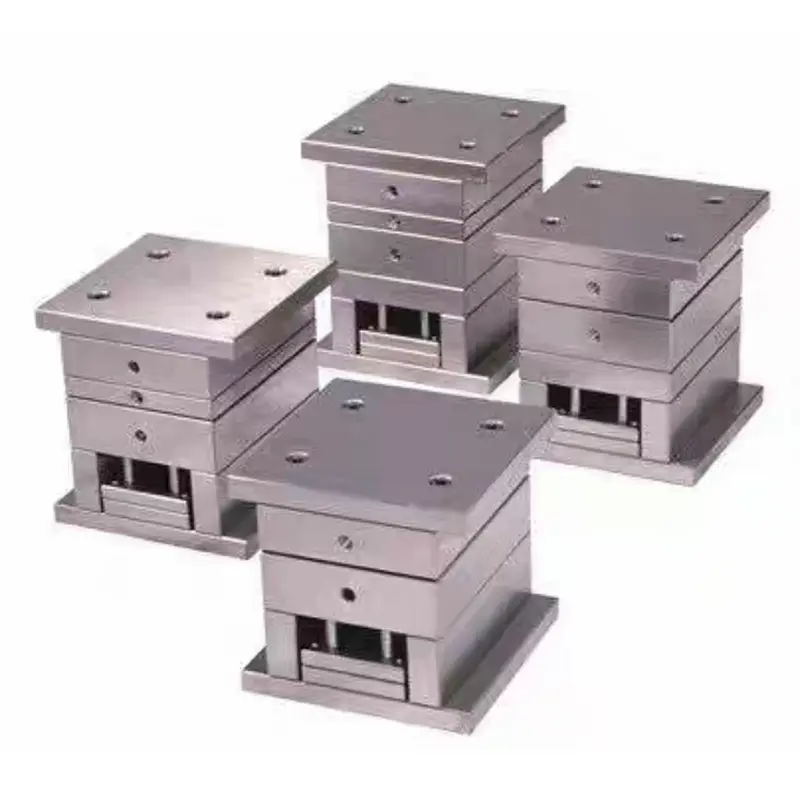

Ultra Yüksek Hassasiyetli Basitleştirilmiş Küçük Kapı Kalıp Tabanı

SIKAIDA Ultra Yüksek Hassasiyetli Basitleştirilmiş Küçük Kapı Kalıp Tabanı, bağımsız olarak geliştirilmiş, üst düzey hassas bir kalıp sistemidir. Optimize edilmiş yapıyı ve hassas süreçleri entegre ederek geleneksel kalıp tabanlarının hassasiyet ve verimlilik darboğazlarını ortadan kaldırır. Basitleştirilmiş üç plakalı yapı, yüksek hassasiyet ve kullanım kolaylığını dengeler. Profesyonel bir fabrika, ürünlerin en yüksek endüstri standartlarını karşılamasını sağlayan eksiksiz bir üretim zinciri kurar.

Ürün Detayları

1. Yüksek Hassasiyetli Tasarım Standartları

- Hassas Kılavuzlama: ±0,005 mm'lik uyum doğruluğuna sahip kılavuz sütunlar ve kılavuz manşonlar, boşluğun hassas şekilde kapatılmasını sağlar.

- Rijit Yapı: Rijitliği %30 artırılarak kalıp deformasyonu engellenir ve plastik parçaların boyutsal stabilitesi sağlanır.

- Hassas Konumlandırma: Kalıp plakaları arasındaki konumlandırma doğruluğu ±0,003 mm'dir ve yüksek hassasiyetli kalıplamanın temelini oluşturur.

2. Basitleştirilmiş İnce Kapı Sistemi

- Nokta Kapı Kontrolü: Özel nozullar 0,2-0,5 mm hassas kalıplamayı mümkün kılarak kapı izlerini azaltır.

- Optimize Edilmiş Yolluk Sistemi: CAE için optimize edilmiş tasarım, erime akış dengesini %40 oranında geliştirerek kusurları azaltır.

- Otomatik Kapı Kaldırma: Entegre mekanizma, kapıyı otomatik olarak keserek manuel ikincil işleme ihtiyacını ortadan kaldırır.

3. Üç Plakalı Hassas Yapı

- Üç Plakalı Yerleştirme: Boşluk plakası, göbek plakası ve sabitleme plakası arasındaki hassas uyum, kalıplama doğruluğunu sağlar.

- Dört Kılavuz Sütun: Eksantrik aşınmayı önleyerek boşluk ve çekirdek arasında eş eksenliliği sağlar.

- Hızlı Kilitleme: Kalıp montaj süresini %60 oranında azaltır, kalıp değiştirme verimliliğini artırır.

4. Gelişmiş Sıcaklık Kontrol Sistemi

- Hassas Sıcaklık Kontrolü: ±1°C sıcaklık kontrol doğruluğuna sahip bağımsız su devresi, sabit sıcaklık sağlar.

- Düzgün Soğutma: Optimize edilmiş su devresi, soğutma sırasında parça deformasyonunu azaltır.

- Hızlı Döngü: Soğutma verimliliği %35 artırıldı, kalıplama döngüsü %25 kısaltıldı.

5. Hassas Fırlatma Sistemi

- Hassas Çıkarma: İtici pimler ve geri dönüş çubukları, plastik parçaların kalıptan düzgün bir şekilde çıkarılmasını sağlamak için birlikte çalışır.

- Düzgün Çıkarma Kuvveti: Optimize edilmiş düzen, plastik parça deformasyonunu azaltır ve verimi artırır.

- Güvenli Sıfırlama: Yay mekanizması kalıbın güvenli kapanmasını sağlar.

Ürün Uygulamaları

1. Elektronik Endüstrisi: Konektörler, hassas optik bileşenler vb. (yüksek hassasiyet, yüksek yüzey kalitesi gereksinimleri).

2. Otomotiv Endüstrisi: Sensörler, hassas iç parçalar vb. (sıkı çevresel ve yapısal gereksinimler).

3. Tıbbi Cihazlar: Şırıngalar, monitör muhafazaları vb. (tıbbi düzeyde standartlar).

4. İletişim Ekipmanı: Fiber optik konektörler, hassas muhafazalar vb. (kararlı, yüksek hassasiyet).

Üretim Süreci

1. Hassas Tasarım: Ultra Yüksek Hassasiyetli Basitleştirilmiş Küçük Kapı Kalıp Tabanı, kalıp akışı analizini ve 3D tasarımını (doğruluk 0,001 mm) tamamlamak için Moldflow ve UG gibi yazılımları kullanır.

2. Hassas Malzeme Seçimi: Kalıp tabanında P20/718 çeliği kullanılır ve boşluk/göbekte ithal standart parçalarla birlikte NAK80/S136 çeliği (sertlik 48-52HRC) kullanılır.

3. Hassas İşleme: Çoklu hassas işlemler sayesinde anahtar doğruluğu ±0,005 mm'dir ve yüzey pürüzlülüğü Ra0,2μm kadar düşüktür.

4. Montaj ve Hata Ayıklama: Deneme kalıplama, parametre optimizasyonu ve doğruluk doğrulamasından sonra sıcaklık kontrollü montaj, tasarım gereksinimlerini karşılar.

Teknik Avantajlar

1. Hassasiyet Avantajı: Montaj doğruluğu ≤ ±0,005 mm, mükemmel plastik parça yüzeyi, işlem sonrası işlemleri azaltır.

2. Yapısal Avantaj: Basitleştirilmiş tasarım, yüksek sertlik, yüksek standardizasyon, kolay kullanım ve bakım.

3. Performans Avantajı: Yüksek verimlilik, istikrarlı çalışma, uzun servis ömrü, üretim maliyetlerini azaltır.

4. Operasyonel Avantaj: Uygun kalıp kurulumu, basit ayarlama, arıza süresini azaltma.

Kalite Güvence Sistemi

1. Kalite Kontrol: Açıkça tanımlanmış süreç standartları ile tam süreç kalite denetimi, ISO9001 sertifikalı.

2. Test Ekipmanı: Koordinat ölçüm makinesi (CMM) ve veri analiz sistemi gibi yüksek hassasiyetli ekipmanlarla donatılmıştır.

3. Kalite İzlenebilirliği: Tam süreç izlenebilirliği, kapsamlı kayıt tutma ve sürekli süreç optimizasyonu.

Satış Sonrası Servis ve Teknik Destek

1. Teknik Destek: Uzaktan teşhis rehberliği sağlamak için profesyonel ekip 7/24 mevcuttur.

2. Eğitim Hizmetleri: İşletme ve bakım eğitimi ve teknik değişim sağlanır.

3. Kalite Güvencesi: 12 aylık garanti, düzenli denetimler ve hızlı sorun çözümü.

Sıkça Sorulan Sorular

S1: Ultra Yüksek Hassasiyetli Basitleştirilmiş Küçük Kapı Kalıp Tabanının ana uygulamaları nelerdir?

A1: Bu kalıp tabanı esas olarak elektronik konektörler, hassas optik bileşenler, tıbbi cihaz muhafazaları ve hassas otomotiv parçaları gibi boyutsal doğruluk ve yüzey kalitesi açısından son derece yüksek gereksinimlere sahip plastik parçaların kalıplanması için uygundur.

S2: Kalıp hassasiyeti nasıl garanti edilir?

Cevap 2: Hassasiyet, yüksek hassasiyetli tasarım, yüksek kaliteli malzemelerin seçimi, hassas işleme süreçleri ve sıkı kalite kontrol sistemi ile garanti edilir. Anahtar birleşme yüzeylerinin hassasiyeti ±0,005 mm dahilinde kontrol edilir ve boşluğun yüzey pürüzlülüğü Ra0,2μm'ye ulaşır.

S3: Ultra Yüksek Hassasiyetli Basitleştirilmiş Küçük Kapı Kalıp Tabanının ömrü nedir?

A3: Normal kullanım ve bakım koşullarında kalıp ömrü 500.000-1.000.000 döngüye ulaşabilir. Spesifik kullanım ömrü, ürün yapısı, malzeme seçimi ve kullanım koşulları gibi faktörlere bağlıdır.

S4: Teslimat döngüsü nedir?

A4: Kalıbın karmaşıklığına ve miktarına bağlı olarak teslimat döngüsü genellikle 8-16 haftadır. Basit kalıplar 4-6 hafta sürebilirken, karmaşık kalıplar 20 haftadan fazla sürebilir.

S5: Özelleştirilmiş hizmetler sunuyor musunuz?

C5: Evet, yapısal optimizasyon, malzeme seçimi ve kalıplama işlemi parametre optimizasyonu da dahil olmak üzere müşterinin özel ürün ihtiyaçlarına ve uygulama senaryolarına göre özelleştirilmiş tasarım ve hizmetler sağlıyoruz.
