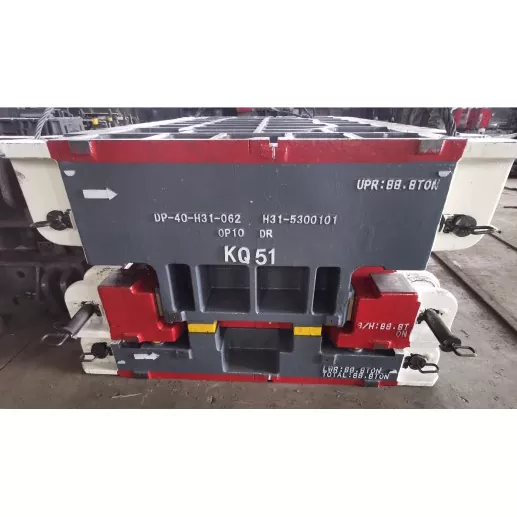

Otomotiv Ön Panel Montaj Damgalama Kalıpları

SIKAIDA Otomotiv Ön Panel Montajı Damgalama Kalıpları, bağımsız olarak geliştirilmiş, ön panel montajlarının seri üretimine uygun, üst düzey hassas ekipmanlardır. Ön panel düzeneğinin (büyük gövde panelleri) karmaşık yapısını ve yüksek gereksinimlerini karşılayan kalıp, temel üretim zorluklarını çözmek için ileri teknolojileri entegre eder. Fabrika, kalıp kalitesinin standartlara uygun olmasını sağlamak için profesyonel ekipmanlarla ve özel bir ekiple donatılmıştır.

Ürün Detayları

1. Büyük Gövde Panel Yapısı Oluşturma

Malzeme akışı ve esnemenin hassas kontrolü, ±0,1 mm dahilinde temel boyutsal doğruluk, düzlük hatası ≤0,15 mm/m; derin çekme alanları, malzeme kusurlarını önlemek ve verimi artırmak için çok geçişli aşamalı şekillendirme kullanır.

2. Karmaşık Kavisli Yüzey Şekillendirme Teknolojisi

Otomotiv Ön Panel Montajı Damgalama Kalıpları, hiperboloid şekillendirme ve ayarlanabilir bir profil yapısı kullanır. CAE analizi ve proses optimizasyonu ile birleştirildiğinde, buruşma ve çatlama gibi sorunları çözer, ±0,05 mm dahilinde yüzey doğruluğu elde eder ve bitişik bileşenlerle uyumluluk sağlar.

3. Entegre Güçlendirici Kiriş Tasarımı

Ön panel ve takviye kirişi, yüksek mukavemetli malzemelere uyum sağlayan ve takviye kirişinin geometrik doğruluğunu (doğruluk ≤0,1 mm/m, paralellik ≤0,15 mm) sağlayan bölünmüş boşluk teknolojisi kullanılarak entegre edilmiştir.

4. Çok Bileşenli Entegre Şekillendirme

Çoklu prosesler entegre edilerek çok bileşenli şekillendirme tek bir damgalama işleminde tamamlanır; modüler tasarım ve hızlı kalıp değişimi, çok spesifikasyonlu üretime uyum sağlayarak ≥%80 malzeme kullanım oranına ulaşır ve üretim verimliliğini artırır.

5. Yüksek Hassasiyet ve Güvenlik Performansı

Yüksek hassasiyetli yönlendirme ve basınç geri besleme kontrolü, ±0,05 mm dahilinde kritik delik doğruluğunu garanti eder; Optimize edilmiş yapısal tasarım, çarpışmalar sırasında tasarlanmış deformasyonu sağlayarak yolcuların güvenliğini garanti eder.

6. Akıllı Proses Kontrolü ve Optimizasyonu

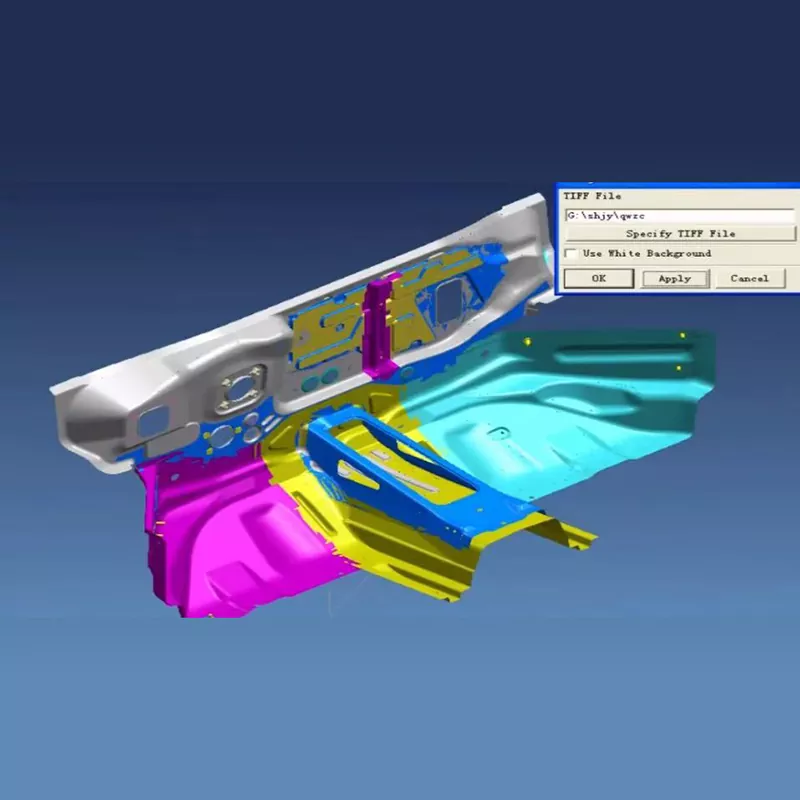

Otomotiv Ön Panel Montaj Damgalama Kalıpları, optimize edilmiş tasarım için CAE yazılımını kullanır, şekillendirme durumunu gerçek zamanlı olarak izlemek için üç döngülü bir kontrol ve akıllı izleme sistemi kullanır ve istikrarlı ürün kalitesi sağlar.

Ürün Özellikleri ve Uygulamaları

1. Binek Araçlar: Dış sızdırmazlık gereksinimlerini karşılayarak gövde sağlamlığını ve çarpışma güvenliğini sağlar;

2. Ticari Araçlar: Ağır hizmet darbelerine karşı dayanıklıdır, yapısal güvenilirlik ve dayanıklılık sağlar;

3. SUV'lar/Arazi Araçları: Büyük motor bölmelerine uyum sağlayarak ön korumayı artırır;

4. Elektrikli Araçlar: Hafif tasarımın yanı sıra pil paketleri ve soğutma kanalları gibi özel gereksinimlere de uyum sağlar;

5. Yarış Arabaları/Performans Arabaları: Aerodinamik, hafif ve yüksek sertlik gereksinimlerini karşılar;

6. Kamyonlar/Otobüsler: Büyük araçlara uyum sağlayarak yük taşıma kapasitesi ve çarpışma güvenliği sağlar.

Üretim Sürecine Giriş

1. Ürün Tasarımı ve Analizi

Optimum parametreleri belirlemek, güvenliği ve montaj doğruluğunu dengelemek amacıyla şekillendirilebilirlik analizi ve süreç optimizasyonu için profesyonel yazılım kullanılır.

2. Kalıp Yapı Tasarımı

Tam 3 boyutlu tasarım, modüler yapı, kolay bakım, otomatik üretime ve robotik çalışmaya uyarlanabilir.

3. Malzeme Seçimi ve Hazırlanması

- Çalışma Parçaları: Derin çekme alanlarında kullanılan özel alaşımlı, yüksek sertlikte kalıp çeliği seçilmiştir;

- Kalıp Tabanı/Standart Parçalar: Dayanıklılık ve hassasiyet sağlamak için yüksek kaliteli çelik seçilmiştir;

- Yüzey İşlem: Sürtünmeyi ve yapışmayı azaltmak için nitrürleme, sert krom kaplama vb.

4. Hassas İşleme Süreci

Kaba işleme, finiş işleme ödeneğine izin verir. Son işlem, yüzey güçlendirme işleminden sonra Ra0,2 yüzey pürüzlülüğü, ±0,01 mm delik konumu doğruluğu ve ≥HV950 sertlik elde eden ileri teknoloji ekipman kullanılarak gerçekleştirilir.

5. Montaj ve Hata Ayıklama

Hassas montaj, makine üzerinde parametre hata ayıklama, ilk parça denetimi ve toplu deneme üretimi, kalıp stabilitesini ve güvenilirliğini sağlar.

Gelişim Trendleri

1. Hafif ve Yüksek Mukavemet: Yeni malzemelere uyum sağlamak ve gelişmiş süreçleri kullanmak, hafiflik ile güvenliği dengelemek;

2. Hassasiyet ve Güvenlik Optimizasyonu: Mikron düzeyinde hassasiyete doğru gelişme, çevrimiçi algılama ve çarpışma optimizasyonunun güçlendirilmesi;

3. Esnek Üretim: Çok çeşitli, küçük partili üretime uyarlanabilen hızlı kalıp değişimi (≤15 dakika);

4. Dijital Hata Ayıklama: Geliştirme döngülerini %30'dan fazla kısaltmak için dijital ikizleri birleştirmek;

5. Yeşil Üretim: Çevre dostu ve enerji tasarrufu sağlayan, yeni enerji araçlarının ihtiyaçlarına uyum sağlayan.

Sıkça Sorulan Sorular

S1: Otomotiv Ön Panel Montajı Damgalama Kalıplarında genellikle hangi malzemeler kullanılır?

Cevap1: Çalışan parçalarda çoğunlukla SKD11, Cr12MoV ve DC53 gibi yüksek sertlikte kalıp çelikleri kullanılır. Parçaların derin çekilmesi ve kiriş oluşturma alanlarının güçlendirilmesi için toz metalurjisi yüksek hız çeliği veya semente karbür kullanılır. Kalıp çerçevesinde 45 çelik ve Q235 gibi yapısal çelikler kullanılır ve kılavuz sütunlar ve kılavuz manşonlar gibi standart parçalarda GCr15 rulman çeliği kullanılır. Oldukça zorlu kavisli şekillendirme yüzeyleri için, kalıbın aşınma direncini ve servis ömrünü garanti etmek amacıyla bazen seramik veya elmas kaplama malzemeleri kullanılır.

S2: Otomotiv ön kaplama montaj kalıplarının üretim döngüsü ne kadardır?

Cevap2: Ön fasya düzeneğinin karmaşıklık ve hassasiyet gereksinimlerine bağlı olarak üretim döngüsü genellikle 16-24 haftadır. Standart ön kaplama montaj kalıpları yaklaşık 16 hafta sürer, karmaşık kavisli ön kaplama kalıpları 20 hafta sürer ve ultra büyük veya hafif ön kaplama montaj kalıpları 24 haftadan fazla sürebilir. Spesifik döngü, ön fasya yapısının karmaşıklığına, kavisli yüzey oluşturmanın zorluğuna ve çarpışma güvenliği performansı gereksinimlerine bağlıdır.

S3: Kalıpların servis ömrü nedir?

Cevap3: Normal kullanım ve bakım koşulları altında, ön panel montaj damgalama kalıplarının ömrü 300.000'den fazla çevrime ulaşabilir. Yüksek kaliteli malzeme seçimi, uygun ısıl işlem ve hassas işleme sayesinde bazı kalıpların ömrü 500.000 çevrime ulaşabilir. Derin çekilmiş şekillendirme alanları, takviye edici kiriş oluşturma yüzeyleri ve kavisli yüzeyler gibi yüksek aşınmaya sahip alanlar, ürün kalitesini ve şekillendirme stabilitesini sağlamak için düzenli bakım ve değiştirme gerektirir.

S4: Ön panel aksamının hassasiyeti ve güvenlik performansı nasıl garanti ediliyor?

Cevap4: CAE analizi yoluyla şekillendirme proses parametrelerini optimize ederek, yüksek hassasiyetli bir yönlendirme sistemi kullanarak, malzemenin geri esnemesini ve kalınlık dağılımını kontrol ederek ve kalıp hassasiyetini düzenli olarak denetleyerek ve koruyarak, ön panel düzeneğinin boyutsal doğruluğu ±0,1 mm dahilinde kontrol edilebilir ve birleşme yüzeylerinin düzlüğü 0,15 mm/m dahilinde olabilir. Aynı zamanda makul bir yapısal tasarım ve ısıl işlem süreci, ön panel düzeneğinin yeterli yapısal dayanıklılığa ve çarpışma güvenliği performansına sahip olmasını sağlar.

S5: Otomotiv Ön Panel Montaj Damgalama Kalıplarının üretim sürecindeki temel kontrol noktaları nelerdir?

Cevap5: Ön panel montaj kalıplarının imalatındaki temel kontrol noktaları şunları içerir: ① Düzlüğü ve yüzey doğruluğunu sağlamak için geniş kapak yüzeyi profillerinin hassas şekilde işlenmesi; ② Konum ve mukavemeti sağlamak için kiriş yapılarının şekillendirme kalitesinin güçlendirilmesi; ③ Kusurların oluşmasını önlemek için karmaşık kavisli yüzeylerin malzeme akış kontrolü; ④ Montaj doğruluğunu sağlamak için montaj deliklerinin hassas şekilde işlenmesi; ⑤ Sertlik ve tokluğu sağlamak için ısıl işlem işlemi. Her kontrol noktası, özellikle büyük kapak oluşturma ve karmaşık kavisli yüzey yapılarının hassas kontrolünü olmak üzere sıkı kalite denetimi ve proses kontrolü gerektirir.
