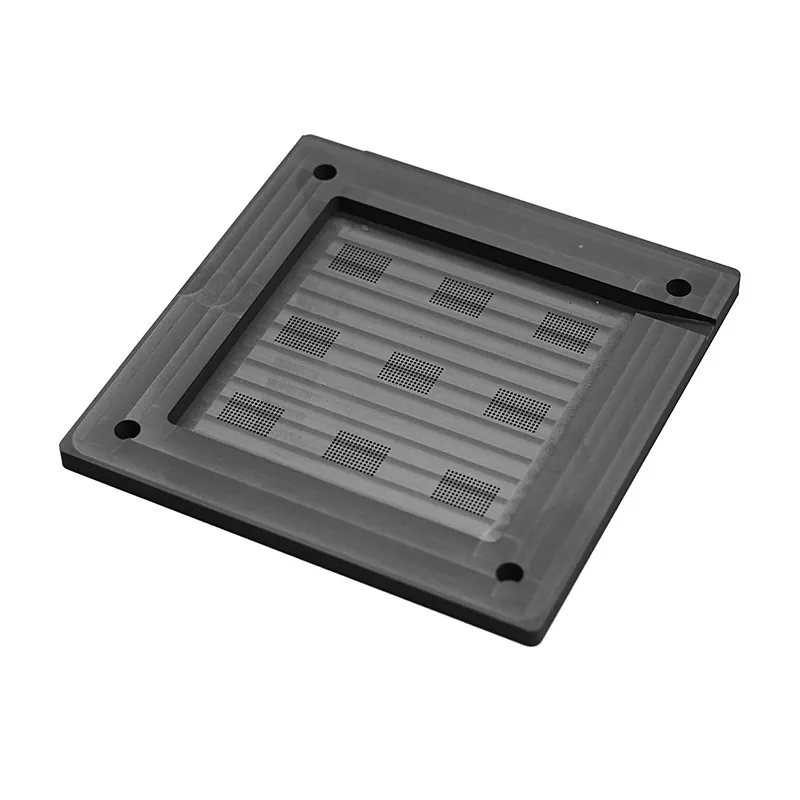

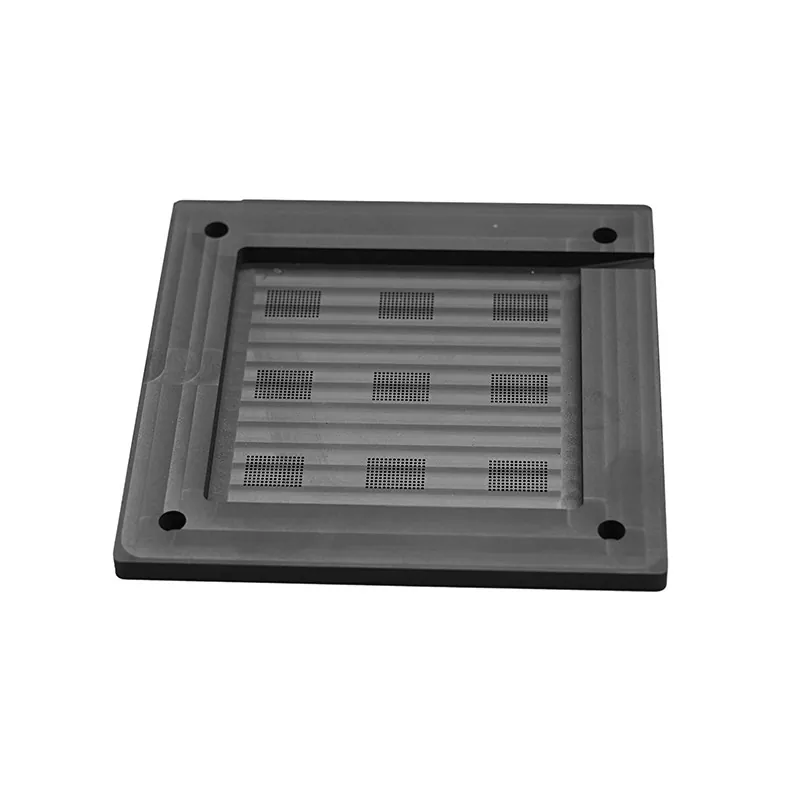

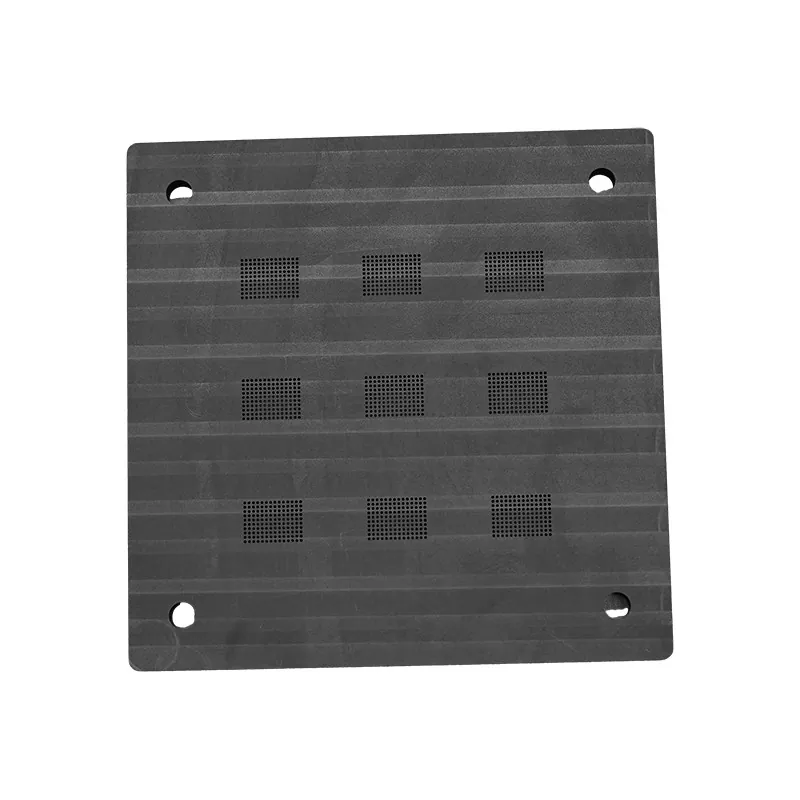

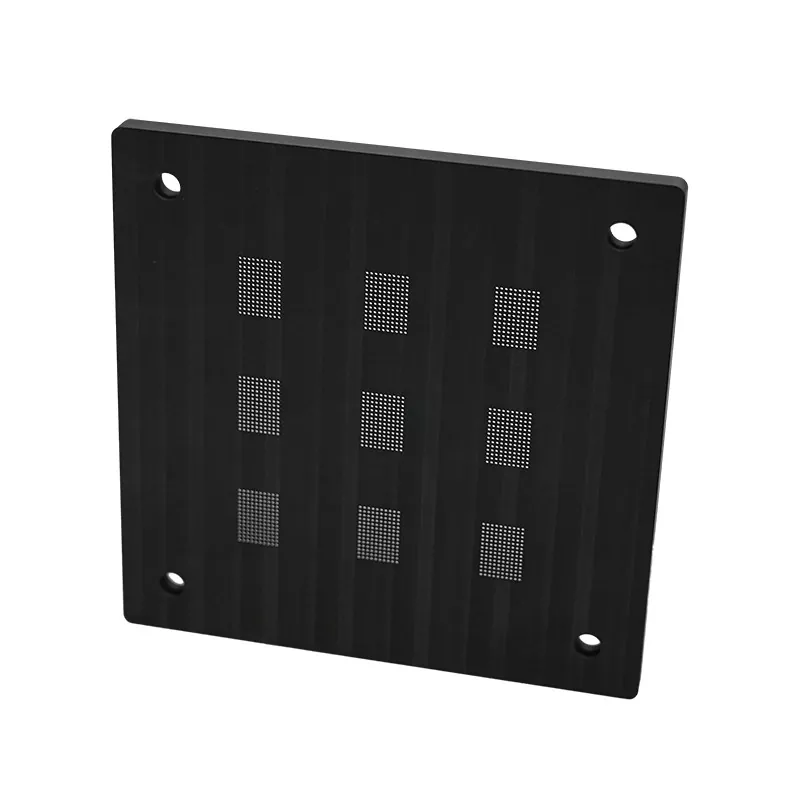

Grafit Top Yerleştirme Armatürleri

SIKAIDA Grafit Top Yerleştirme Fikstürleri, yarı iletken sınıfı standartları karşılayan yüksek saflıkta grafit ve hassas işleme ve yüzey işleme teknolojilerini kullanır. Kararlı yüksek sıcaklık performansı ile yüzey pürüzsüz ve temizdir. Optimize edilmiş yapı, çalışma ve bakımı kolaylaştırarak bilya yerleştirme verimliliğini ve verimini etkili bir şekilde artırır.

Yüksek saflıkta grafit termal olarak iletkendir ve korozyona dayanıklıdır, yüksek sıcaklıkta lehimleme sırasında boyutsal stabilite sağlar ve zararlı iyon kirlenmesini önler. Özel yüzey işlemleri, lehim toplarıyla mükemmel ıslanabilirliği garanti ederek oksidasyon kirlenmesini önler.

Teknik Özellikler

Temel Özellikler

Grafit Top Yerleştirme Armatürleri birçok temel özelliğe sahiptir: 1) Yüksek saflık (grafit ≥%99,5, iyon kirliliği içermez); 2) Yüksek düzlük (düzlük ≤0,002 mm/m, Ra≤0,4 μm); 3) Mikron düzeyinde bilya yerleştirme hassasiyeti (bilya çapı ±0,025 mm, bilya aralığı ±0,05 mm); 4) Yüksek sıcaklık dayanımı (300°C'de kararlı performans); 5) Mükemmel termal yönetim (düzgün termal iletkenlik, termal stresi azaltır).

Uygulama Senaryoları

Grafit Top Yerleştirme Armatürleri, yarı iletken paketlemede (BGA ve CSP gibi yüksek yoğunluklu paketleme), mikroelektronik montajda (0402 ve 0201 gibi küçük bileşenler), optoelektronik cihazlarda (LED'ler, lazerler), MEMS cihazlarında ve güç yarı iletkenlerinde (IGBT'ler, MOSFET'ler) yaygın olarak kullanılmaktadır.

Temel Avantajlar

1. Malzeme Saflığı Avantajı: Düşük kirlilik içeriği, düşük gaz oluşum hızı, kimyasal stabilite, tutarlı parti performansı ve yarı iletken endüstri standartlarına uygunluk.

2. Hassasiyet Avantajları: Mikron düzeyinde düzlük ve konumlandırma doğruluğu, pürüzsüz ve hatasız yüzey, seri üretimde mükemmel tekrarlanabilirlik ve yüksek yoğunluklu ambalajlara uyarlanabilirlik.

3. Termal Performans Avantajları: Geniş çalışma sıcaklığı aralığı (-40°C ila 300°C), silikon plakalarla uyumlu termal genleşme katsayısı, iyi termal iletkenlik ve kararlı termal döngü performansı.

4. Proses Uyumluluk Avantajları: Grafit Top Yerleştirme Fikstürleri çeşitli lehimlerle uyumludur, geniş bir proses penceresine sahiptir, temizlenmesi kolaydır, uzun ömürlüdür ve önemli ekonomik faydalar sunar.

Teknik Yetenekler

Şirket, güçlü teknik yeteneklere sahiptir: varışta çok sayıda denetimle sıkı malzeme kontrolü; yüzey kalitesini sağlamak için tam bir yüksek hassasiyetli işleme ekipmanı seti ile donatılmıştır; farklı ihtiyaçları karşılamak için çeşitli yüzey işleme süreçleri; istikrarlı doğruluğu sağlamak için hassas bir test sistemi; ve gerçek üretime uyum sağlamak için sıkı çevresel testlerden geçen ürünler.

Sıkça Sorulan Sorular:

S1: Bilya yerleştirme armatürleri için neden grafit malzeme seçmelisiniz?

A1: Grafit malzeme son derece yüksek saflığa, mükemmel termal iletkenliğe ve yüksek sıcaklık direncine sahiptir ve yarı iletken işlemlerde kimyasal olarak stabildir. Diğer malzemelerle karşılaştırıldığında grafit, talaşlara zararlı kirlilik iyonları salmaz ve yüksek sıcaklıklarda boyutsal stabiliteyi korur, bu da onu yarı iletken bilye yerleştirme armatürleri için ideal bir malzeme haline getirir.

S2: Fikstürün spesifik yüzey düzlüğü ve pürüzlülüğü nedir?

C2: Grafit Top Yerleştirme Armatürlerimiz 0,002 mm/m dahilinde kontrol edilen bir yüzey düzlüğüne ve Ra≤0,4 μm yüzey pürüzlülüğüne sahiptir. Bu son derece yüksek yüzey düzlüğü ve pürüzsüzlüğü, yüzey pürüzlülüğünden kaynaklanan bilya yerleştirme kusurlarını önleyerek talaş ve alt tabaka ile eşit temas sağlar.

S3: Elde edilebilecek top yerleştirme doğruluğu nedir?

Cevap3: Armatürlerimiz ±0,025 mm top yerleştirme konumlandırma doğruluğuna ve ±0,05 mm top eğim doğruluğuna ulaşır. Bu doğruluk düzeyi, mevcut ana akım yarı iletken paketleme işlemlerinin gereksinimlerini tam olarak karşılar ve yüksek yoğunluklu, mikro adımlı bilya yerleştirme uygulamalarının üstesinden gelebilir.

S4: Armatürün maksimum çalışma sıcaklığı nedir?

Cevap4: Grafit Top Yerleştirme Armatürlerimiz -40°C ila 300°C sıcaklık aralığında normal şekilde çalışabilir. Bu sıcaklık aralığı, yeniden akışlı lehimleme ve yüksek sıcaklıkta depolama da dahil olmak üzere yarı iletken paketleme işlemlerinin tüm kritik aşamalarını kapsar.

S5: Özelleştirilmiş takım ürünleri sağlayabilir misiniz?

A5: Evet, belirli müşteri ihtiyaçlarına göre özelleştirilmiş hizmetler sağlayabiliriz. Müşteriler ayrıntılı çizimler veya örnekler sağlayabilir ve standart dışı çeşitli takım ürünlerini işleyebiliriz. Minimum işleme boyutu 0,5 mm'dir ve tolerans ±0,01 mm dahilinde kontrol edilebilir.

S6: Takımın servis ömrü ve yeniden kullanılabilirliği nedir?

A6: Normal kullanım ve uygun bakım altında, grafit bilyalı montaj takımımız 100'den fazla kez yeniden kullanılabilir. Gerçek hizmet ömrü belirli kullanım koşullarına, proses parametrelerine ve bakıma bağlıdır. Takımın iyi durumda olduğundan emin olmak için düzenli yüzey incelemesi ve performans testi yapmanızı öneririz.

S7: Aletlerin temizliğini ve kirlenmemesini nasıl sağlıyorsunuz?

Cevap7: Aletlerimiz, işlemden sonra ultrasonik temizleme, deiyonize suyla durulama ve yüksek sıcaklıkta pişirme dahil olmak üzere sıkı bir temizlik ve yüzey işleminden geçer. Aletler, taşıma ve depolama sırasında temizliği sağlamak için antistatik ve toz geçirmez ambalajlarda paketlenmiştir. Müşterilerin ürünü teslim aldıktan sonra paketini açıp temiz oda ortamında kullanmaları tavsiye edilir.

S8: Takımın direnci ve termal iletkenliği nedir?

Cevap8: Grafit takımımızın direnci 8-15 μΩ·m (25°C'de) ve termal iletkenliği yaklaşık 120-200 W/m·K'dir. Bu parametreler, elektrik yalıtımı ve termal yönetimde dengeli bir performans sağlayarak onu çeşitli yarı iletken paketleme uygulamaları için uygun hale getirir.
