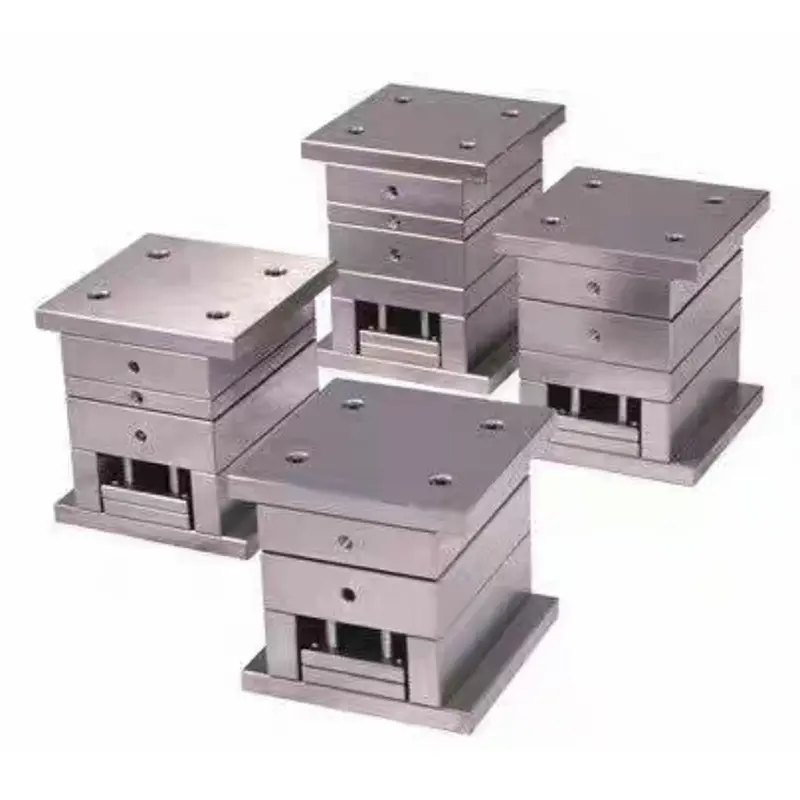

Standart Hassas Büyük Kapı Kalıp Tabanı

SIKAIDA Standart Hassas Büyük Kapı Kalıp Tabanı, iki plakalı enjeksiyon kalıplama sistemleri için özel olarak tasarlanmıştır. Kararlı eriyik akışı ve rahat çalışma için büyük bir geçit kullanır, bu da onu orta hassasiyetli plastik parçaların seri üretimi için uygun maliyetli bir seçim haline getirir. Güvenilir bir tedarikçi olarak SIKAIDA, uluslararası standartlara bağlı kalarak ürün değiştirilebilirliğini ve tutarlılığını sağlar ve küresel alıcılara hızlı teslimat hizmetleri sağlar.

Yapısal Özellikler

Bu Standart Hassas Büyük Kapı Kalıp Tabanı, sabit kalıp taban plakası ve hareketli kalıp taban plakası gibi standart bileşenlerden oluşan iki plakalı bir yapıya sahiptir. Hassas kılavuz sütunlar ve burçlarla donatılmış olup, boşluk ve çekirdeğin doğru şekilde hizalanmasını sağlar. Büyük geçit tasarımı, eriyiğin doğrudan boşluğa girmesine izin vererek düşük akış direnci, stabil dolum ve LKM, HASCO ve DME gibi ana standartlarla uyumluluk sağlayarak güçlü bir değiştirilebilirlik sunar.

Uygulamalar

Standart Hassas Büyük Kapı Kalıp Tabanı, IT7-IT8 sınıflarının orta hassasiyet gereksinimlerini karşılayan PP ve ABS gibi çoğu termoplastik plastiğin enjeksiyonlu kalıplanması için uygundur. Ev aletleri mahfazaları, otomotiv iç parçaları, elektronik ürün mahfazaları ve plastik kovalar gibi günlük tüketim mallarının üretiminde yaygın olarak kullanılmaktadır.

Üretim Avantajları

SIKAIDA'nın kalıp tabanı serisi önemli avantajlar sunmaktadır: Maliyet açısından, basitleştirilmiş süreçler ve standart parçaların yüksek kullanımı, yüksek hassasiyetli kalıplara kıyasla maliyetleri %30 - %50 oranında azaltır; Döngü süresi açısından yüksek standardizasyon, imalatın 15-25 günde tamamlanmasına olanak tanır ve özel yüksek hassasiyetli kalıplara kıyasla süreyi %40'tan fazla kısaltır; bakım açısından, basit yapı ve standartlaştırılmış bileşenler günlük bakımı kolaylaştırır ve arıza süresini azaltır.

Teknik Parametreler

Standart Hassasiyet: Büyük Kapı Kalıp Tabanı hassas derecesi IT7-IT8, yüzey pürüzlülüğü Ra 0,8-1,6μm; 45# çelik veya P20 önceden sertleştirilmiş çelikten yapılmış kalıp tabanı, P20, 718H ve diğer kalıp çeliklerinden yapılmış boşluk ve göbek; soğutma suyu kanal aralığı 80-120 mm, mekanik ejektör pimi aralığı 150-200 mm, 50-500 tonluk enjeksiyon kalıplama makinelerine uygundur.

Üretim Süreci

1. Tasarım Aşaması

Tasarım aşamasında, 3D modellemeyi ve boşluk/çekirdek tasarımını tamamlamak, standart bir parça listesi oluşturmak ve bunları tedarik etmek ve sonraki işlemlere rehberlik etmek üzere çizimlerin çıktısını almak için UG ve SolidWorks gibi yazılımlar kullanılır.

2. İşleme Aşaması

İşleme aşaması üç bölümden oluşur: fazla malzemeyi çıkarmak için kaba işleme, ana parçaların düzlemlerinin ve deliklerinin işlenmesi; ayırma yüzeyinin düzlüğünü ve soğutma suyu kanallarının doğruluğunu sağlamak için hassas parçaların yüksek hızlı CNC işlemesini kullanarak son işleme; yüzey işlemi, boşluğun ve çekirdeğin temperlenmesini, ayırma yüzeyinin ince taşlanmasını ve gerektiğinde dış yüzeyin cilalanmasını içerir.

3. Montaj ve Hata Ayıklama

Montaj ve hata ayıklama, kılavuz sütunlar ve kılavuz manşonlar gibi standart bileşenlerin kurulumuyla başlar. Soğutma sistemini su kullanarak sızıntılara karşı test ettikten sonra, parametreleri ayarlamak için enjeksiyonlu kalıplama makinesinde bir deneme kalıbı çalıştırılır. İlk parça muayeneden geçtikten sonra seri üretime geçilebilir.

Gelişim Trendleri

Standard Precision Large Gate Mold Base'in geliştirilmesi dört ana trendi ortaya koyuyor: standardizasyon ve modülerleştirme, değiştirilebilirliği artırıyor ve çevrim süresini kısaltıyor; yüksek verimli işleme teknolojisi hassasiyeti ve verimliliği artırır; akıllı üretim, üretimin izlenmesine ve optimizasyonuna olanak sağlar; hafif ve enerji tasarrufu sağlayan tasarım maliyetleri ve enerji tüketimini azaltır.

SIKAIDA Standart Hassas Büyük Kapı Kalıp Tabanı basitliği, verimliliği ve ekonomiyi birleştirerek onu genel amaçlı plastik enjeksiyon kalıplama için temel bir ekipman parçası haline getiriyor. Çin'deki profesyonel fabrikalarından yararlanan SIKAIDA, küresel imalat endüstrisi için istikrarlı ve uygun maliyetli kalıp tabanı çözümleri sağlayarak kaliteyi sürekli olarak optimize etmektedir.
