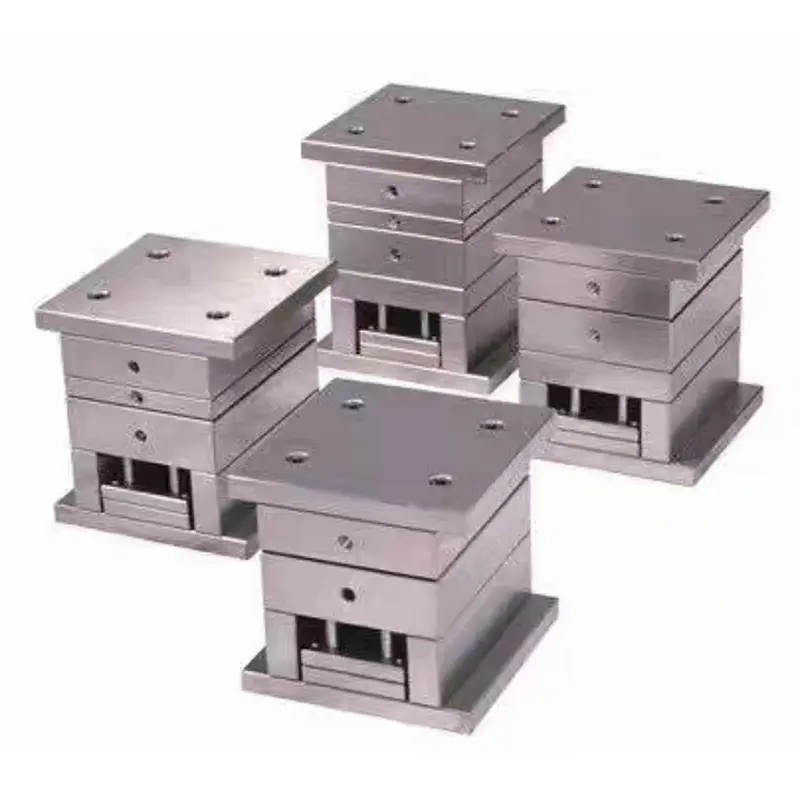

Standart Hassas Basitleştirilmiş Küçük Kapı Kalıp Tabanı

Bu Standart Hassas Basitleştirilmiş Küçük Kapı Kalıp Tabanı, geleneksel ince kapılı kalıp tabanlarından optimize edilmiş, nokta kapılı üç plakalı bir yapıya sahiptir. Yedekli yardımcı mekanizmalar ortadan kaldırılarak temel işlevler korunurken tasarım basitleştirilir. Ar-Ge, üretim ve kalite kontrolü entegre eden bir Çin fabrikasında üretilen bu ürün, plastik kalıplama endüstrisinde güvenilir bir tedarikçidir. Ürün, basit şekillere ve eşit duvar kalınlığına sahip seri üretilen plastik ürünler için uygundur. Yüksek maliyet etkinliği ve istikrarı, onu çeşitli endüstrilerde popüler hale getirmiştir.

Temel Özellikler

1. Yapısal Özellikler

- Üç plakalı yapı: Hassas yönlendirme için kılavuz sütunları ve burçları olan sabit bir plaka, hareketli bir plaka ve bir ejektör plakasından oluşur; Küçük ürünler için uygun, nokta geçişli, kısa akış yolu, minimum kalıntı ile tek noktadan enjeksiyon.

- Basitleştirilmiş Tasarım: Karmaşık yardımcı mekanizmaları ortadan kaldırarak basit bir yapı sağlar ve üretim maliyetlerini ve karmaşıklığını azaltır.

- Standart Hassasiyet: Boyutsal doğruluk ±0,05 mm, yüzey pürüzlülüğü ≤Ra0,8μm, ek işleme gerek kalmadan genel plastik parçaların gereksinimlerini karşılar.

2. Modüler Standart Tasarım: Standart Hassas Basitleştirilmiş Küçük Kapı Kalıp Tabanı, 2020 ve 2025 gibi ortak modellerle LKM ve HASCO gibi uluslararası standartları benimser ve hızlı yapılandırma ve değiştirmeye olanak tanır; modüler tasarım bakımı kolaylaştırır ve servis ömrünü uzatır.

3. Soğutma Sistemi Tasarımı: Geleneksel bir soğutma suyu devresi tasarımı, orta düzeyde verimlilik ve basit bir düzen sunarak soğutma gereksinimlerini karşılarken işleme ve bakımı kolaylaştırır ve daha sonraki maliyetleri azaltır.

4. Nokta Kapısı Avantajları: Nokta kapısı çapı 0,5-2 mm, minimum ve kolayca çıkarılabilir izler, PP ve ABS gibi iyi akışkanlığa sahip plastikler için uygundur, ürün kalitesini garanti eder.

Uygulamalar

Standart Hassas Basitleştirilmiş Küçük Kapı Kalıp Tabanı, küçük cihaz gövdeleri ve elektronik düğmeler gibi plastik ürünlerin seri üretimi için uygundur. Şekli basit, düzgün et kalınlığına sahip, özel görünüm gereksinimleri olmayan, birden fazla endüstrinin ihtiyaçlarını karşılayan ürünlerle uyumludur.

Ekonomik Avantajlar

1. Kontrol Edilebilir Maliyetler: Yüksek hassasiyetli kalıp tabanları, malzeme ve işleme maliyetlerinde %30-%50 tasarruf sağlayarak müşterinin rekabet gücünü artırır.

2. Kısa Çevrim Süresi: 2-4 haftalık üretim döngüsü, pazarın hızlı tepki vermesine olanak tanır ve ürün lansman süresini kısaltır.

3. Kolay Kullanım: Açık yapı, basit montaj ve bakım, operatörler için düşük beceri gereksinimleri, büyük ölçekli üretimi kolaylaştırır.

Üretim Süreci

1. Tasarım Aşaması: Plastik ürünün parametrelerine göre kalıp yapısını belirleyin, uygun bir standart kalıp tabanı seçin ve temel süreç faktörlerini dikkate alarak UG ve Pro/E gibi yazılımları kullanarak boşluk ve maça tasarlayın.

2. Malzeme Seçimi

Standart Hassas Basitleştirilmiş Küçük Kapı Kalıp Tabanı, 45 çelik gibi karbon yapısal çelik kullanır. Kılavuz sütunlar ve burçlar aşınmaya dayanıklı çelikten yapılmıştır. Boşluk ve çekirdek, P20 (HRC30-35) gibi önceden sertleştirilmiş kalıp çeliğinden yapılmıştır. Standart parçalar uzman üreticilerden temin edilmektedir.

3. İşleme Akışı

- Kaba İşleme: Kalıp plakası ve boşluğun 0,5-1 mm'lik bir pay bırakılarak kaba işlenmesi.

- Son İşleme: Boşluğun CNC ile işlenmesi, karmaşık parçaların tel kesimi ve eşzamanlı delme ve kılavuz çekme.

- Isıl İşlem: Aşınma direncini arttırmak için boşluk ve çekirdeğin HRC30-35'e temperlenmesi.

- Yüzey İşlem: Kavitenin Ra0.8μm'ye kadar parlatılması.

4. Montaj ve Hata Ayıklama

Standart parçaları ve boşluk/göbeği birleştirin, deneme kalıplama ve parametre ayarlaması için bunları enjeksiyonlu kalıplama makinesine takın. Deneme kalıplama sonuçlarına göre boşluğu ayarlayın ve yaygın kusurları giderin.

Gelişim Trendleri

1. Standardizasyon ve Modülerleştirme: Hızlı konfigürasyon üretimine ulaşmak ve teslimat döngülerini kısaltmak için standardizasyonu geliştirin.

2. Akıllı Üretim: İşleme doğruluğunu ve verimliliğini artırmak için dijital otomasyon teknolojisini birleştirir.

3. Yüksek Verimli Soğutma: Maliyetleri kontrol ederken soğutma verimliliğini artırmak için optimize edilmiş su kanalı düzeni.

4. Hafif ve Uzun Ömürlü: Ağırlığı azaltmak, aşınma direncini artırmak ve servis ömrünü uzatmak için optimize edilmiş yapı ve malzemeler.

Sıkça Sorulan Sorular

S1: Standart Hassas Basitleştirilmiş Küçük Kapı Kalıp Tabanı hangi plastik ürünler için uygundur?

A1: Cihaz gövdeleri, elektronik ürün düğmeleri, günlük ihtiyaç kapları, kırtasiye aksesuarları vb. gibi küçük ve orta büyüklükteki plastik parçalar için uygundur. Nispeten basit şekillere, eşit duvar kalınlığına ve düşük görünüm gereksinimlerine sahip seri üretilen ürünler için özellikle uygundur.

S2: Basitleştirilmiş kalıp tabanları ile yüksek hassasiyetli kalıp tabanları arasındaki temel fark nedir?

Cevap 2: Ana farklar yapının karmaşıklığında, hassasiyet seviyesinde ve yüzey kalitesi gereksinimlerinde yatmaktadır. Basitleştirilmiş kalıp tabanları, karmaşık yardımcı mekanizmaları ortadan kaldırır, standartlaştırılmış basit bir yapıyı benimser, boyutsal doğruluğu ±0,05 mm dahilinde kontrol eder ve Ra0,8μm veya daha az bir yüzey pürüzlülüğü gerektirir. Maliyet genellikle yüksek hassasiyetli kalıp tabanlarına göre %30-%50 daha düşüktür.

S3: Nokta kapılarının avantajları nelerdir?

Cevap3: Nokta kapıların çapı küçüktür (genellikle 0,5-2 mm), bu da çıkarılması kolay olan ve ürünün görünümünü etkilemeyen daha küçük kapı işaretlerine neden olur. İşlemin daha kısa olması, küçük ürünlerin tamamen doldurulması açısından faydalıdır ve özellikle PP, ABS ve PS gibi iyi akışkanlığa sahip plastik malzemeler için uygundur.

S4: Kalıp üretim döngüsü ne kadardır?

Cevap4: Standart Hassas Basitleştirilmiş Küçük Kapı Kalıp Tabanının üretim döngüsü genellikle 2-4 haftadır. Basit yapısı ve daha az işlem adımı nedeniyle üretim döngüsü, yüksek hassasiyetli karmaşık kalıplara göre %30 - %50 oranında kısaltılarak pazar taleplerine hızlı yanıt verilmesine olanak sağlar.

S5: Uygun kalıp tabanı özellikleri nasıl seçilir?

Cevap 5: Doğru kalıp tabanı özelliklerini seçmek, ürünün boyutu, enjeksiyonlu kalıplama makinesi modeli ve üretim hacmi gereksinimleri gibi faktörlerin dikkate alınmasını gerektirir. Ortak özellikler arasında 2020, 2025, 3030 ve 4040 gibi modeller yer almaktadır. Ürün boyutunun genellikle kalıp boşluğu boyutunun %80'i dahilinde olması uygundur. Ürünün maksimum dış boyutlarına ve uygun bir paya göre kalıp tabanı spesifikasyonlarının seçilmesi tavsiye edilir.
