Otomotiv Küçük Braket Damgalama Kalıpları

Küçük otomotiv braketleri; düzenekleri desteklemek, konumları sabitlemek, yapıları bağlamak ve yükleri aktarmak için kullanılan kritik yük taşıyan bileşenlerdir. SIKAIDA Otomotiv Küçük Braket Damgalama Kalıpları, otomotiv üretiminin katı gereksinimlerini karşılamak için karmaşık destek ve hassas delik konumlandırmayı entegre ederek, motorlar ve süspansiyonlar gibi çeşitli hassas braketler için özel olarak tasarlanmıştır.

Temel Ürün Özellikleri

1. Karmaşık Destek Yapısının Oluşturulması

Braketlerin kompakt boyutuna ve karmaşık yapısına rağmen SIKAIDA kalıpları, hassas simülasyon ve geri esneme telafisi sayesinde kritik boyutları ±0,1 mm dahilinde kontrol ederek düzlük, delik doğruluğu ve yapısal sağlamlığın standartları karşılamasını sağlar.

2. Yüksek Mukavemet ve Yüksek Sertlik

Otomotiv Küçük Braket Damgalama Kalıplarının temel bileşenleri, SKD11 ve Cr12MoV gibi yüksek sertlikte kalıp çeliklerini kullanır ve ısıl işlemden sonra HRC 48–52 sertliğine ulaşır. Bu, onların yüksek frekanslı darbe yüklerine dayanmalarını sağlar ve 500.000 çevrimi aşan bir hizmet ömrüne sahip olup, istikrarlı yük taşıma kapasitesi sağlar.

3. Çok Fonksiyonlu Entegre Tasarım

Damgalama, bükme ve zımbalama gibi çok sayıda işlemi entegre eden ve kayar bloklar ve nitrojen yayları gibi mekanizmaları birleştiren karmaşık işlemler, tek bir hareketle tamamlanabilir, bu da üretim verimliliğini ve ürün kalitesini önemli ölçüde artırır.

4. Hassas Delik Konumları ve Bağlantı Sistemi

Kurulum deliği doğruluğu ±0,05 mm'ye ve delik duvarı pürüzlülüğü Ra 0,8'e ulaşır. Optimize edilmiş flanşlama ve perçinleme bağlantı yapıları, güvenli ve gevşemeyen braket bağlantısı sağlayarak uzun süreli güvenilir araç kullanımını garanti eder.

5. Akıllı Yerleştirme ve CAE Optimizasyonu

Yerleştirmeyi optimize etmek için AutoForm gibi CAE yazılımı kullanılarak malzeme kullanımı %85'in üzerine çıkarılarak şekillendirme kusurları etkili bir şekilde azaltılır ve hurda oranı düşürülür.

Uygulama Alanları

SIKAIDA Otomotiv Küçük Braket Damgalama Kalıpları, motor, süspansiyon, gösterge paneli, koltuk, akü, kapı ve egzoz sistemi braketlerinin üretimini kapsayan geniş uygulamalara sahiptir.

Üretim Süreci

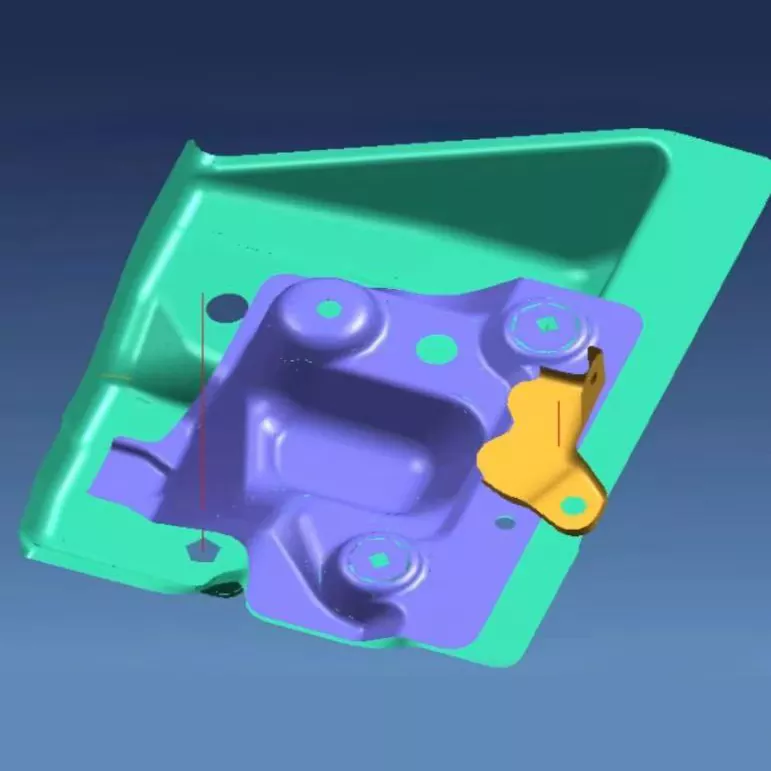

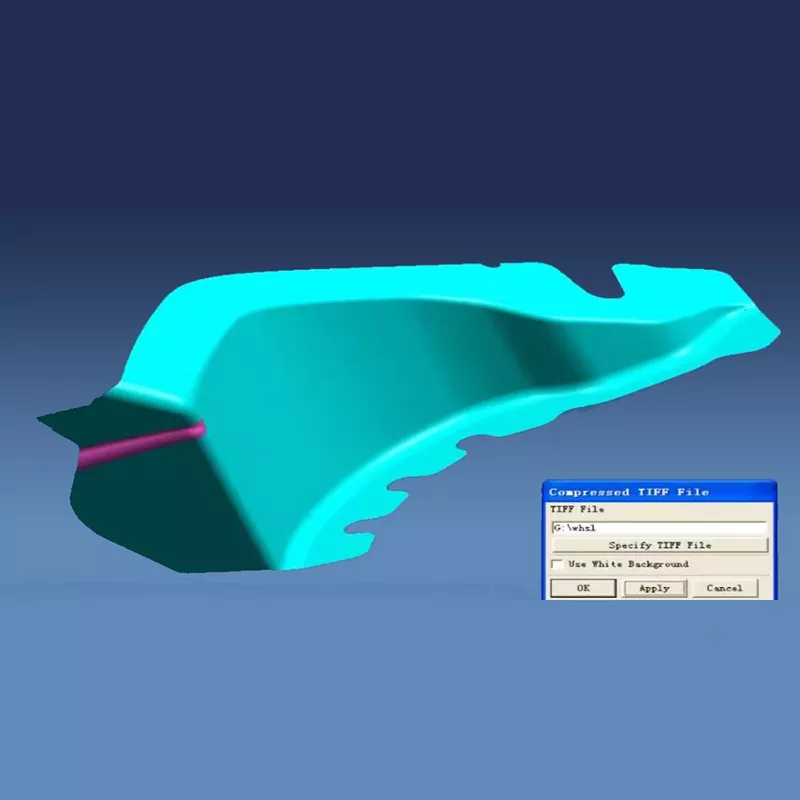

1. Ürün Tasarımı ve CAE Analizi

Simülasyon oluşturma ve süreç optimizasyonu, CAE yazılımı kullanılarak gerçekleştirilerek potansiyel kusurların belirlenmesi ve en uygun çözümün belirlenmesi, başarılı kalıp üretiminin sağlanması sağlanır.

2. Kalıp Yapısı 3D Tasarımı

Otomotiv Küçük Braket Damgalama Kalıpları, boşlukları, kılavuz sistemlerini ve diğer bileşenleri iyileştirmek için UG ve CATIA gibi tam 3 boyutlu tasarım yazılımlarını kullanarak rasyonel bir kalıp yapısı ve bakım kolaylığı sağlar.

3. Malzeme Seçimi

Çalışma parçaları SKD11 gibi sert kalıp çeliğinden yapılmıştır, kalıp tabanı ısıl işlem görmüş 45 çelikten yapılmıştır, standart parçalarda GCr15 rulman çeliği kullanılır ve delme parçalarında hassasiyet ve dayanıklılık sağlamak için yüksek hız çeliği veya semente karbür kullanılır.

4. Hassas İşleme

Kaba işleme toleranslara izin verir ve hassas işleme doğruluk sağlar. Nitrasyon ve sert krom kaplama gibi yüzey işlemleri, kalıbın sertliğini ve aşınma direncini daha da artırarak ürün kalitesini garanti eder.

5. Montaj ve Hata Ayıklama

Hassas montajdan sonra, Otomotiv Küçük Braket Damgalama Kalıpları deneme presleme ve hata ayıklama işlemlerine tabi tutulur. İlk parça denetimi ve seri deneme üretimi, kalıbın doğruluğunu, stabilitesini ve güvenilirliğini doğrular.

Sıkça Sorulan Sorular

S1: Otomotiv Küçük Braket Damgalama Kalıplarında genellikle hangi malzemeler kullanılır?

Cevap1: Çalışan parçalarda öncelikle SKD11, Cr12MoV ve DC53 gibi yüksek sertlikte kalıp çelikleri kullanılır. Kalıp çerçevesinde 45 çelik ve Q235 gibi yapısal çelikler kullanılır. Kılavuz sütunlar ve burçlar gibi standart parçalarda GCr15 rulman çeliği kullanılır. Delme delikleri gibi yüksek aşınmaya sahip alanlar için bazen kalıbın sağlamlığını, sertliğini ve dayanıklılığını sağlamak amacıyla sert alaşım veya yüksek hız çeliği kullanılır.

S2: Otomotiv küçük braket kalıplarının üretim döngüsü ne kadardır?

A2: Kalıbın karmaşıklığına ve hassasiyet gereksinimlerine bağlı olarak üretim döngüsü genellikle 10-18 haftadır. Basit braket kalıplarının üretimi yaklaşık 10 hafta sürer, orta karmaşıklıktaki braket kalıplarının üretimi 14 hafta sürer ve yüksek hassasiyetli karmaşık braket kalıplarının üretimi 18 hafta veya daha fazla sürebilir. Spesifik döngü, braket yapısının karmaşıklığına, deliklerin doğruluk gereksinimlerine ve işleme sürecinin zorluğuna bağlıdır.

S3: Otomotiv Küçük Braket Damgalama Kalıplarının hizmet ömrü nedir?

A3: Normal kullanım ve bakım koşulları altında, küçük braket damgalama kalıplarının ömrü 500.000'den fazla çevrime ulaşabilir. Yüksek kaliteli malzeme seçimi, uygun ısıl işlem ve hassas işleme sayesinde bazı kalıpların ömrü 1 milyon çevrime ulaşabilir. Özellikle zımbalama gibi yüksek aşınmaya sahip parçalarda, ürün kalitesini sağlamak için düzenli bakım ve değiştirme gereklidir.

S4: Damgalı braketlerin doğruluğu ve destek performansı nasıl sağlanır?

Cevap4: Proses parametrelerini optimize etmek, yüksek hassasiyetli yönlendirme sistemlerini benimsemek, malzemenin geri esnemesini kontrol etmek ve kalıp doğruluğunu düzenli olarak kontrol etmek ve sürdürmek için CAE analizi yoluyla, braketin boyutsal doğruluğu ±0,1 mm dahilinde kontrol edilebilir ve destek yüzeyinin düzlüğü 0,05 mm/m'ye ulaşabilir. Aynı zamanda makul yapısal tasarım ve ısıl işlem süreçleri, braketin yeterli destek sertliğine ve bağlantı mukavemetine sahip olmasını sağlar.

S5: Braket kalıplarının üretim sürecindeki temel kontrol noktaları nelerdir?

Cevap 5: Braket kalıp imalatındaki temel kontrol noktaları şunları içerir: ① Montaj deliğinin doğruluğunu sağlamak için hassas delik işleme; ② Düzlük ve pürüzsüzlük sağlamak için yüzey işlemeyi destekleyin; ③ Bağlantı gücünü sağlamak için bağlantı yapısı oluşturma; ④ Sertlik ve tokluğu sağlamak için ısıl işlem süreci; ⑤ Kalıp doğruluğunu ve operasyonel kararlılığı sağlamak için montaj ve hata ayıklama. Her kontrol noktası sıkı kalite denetimi ve proses kontrolü gerektirir.
