Otomotiv Kaput İç Panel Damgalama Kalıbı

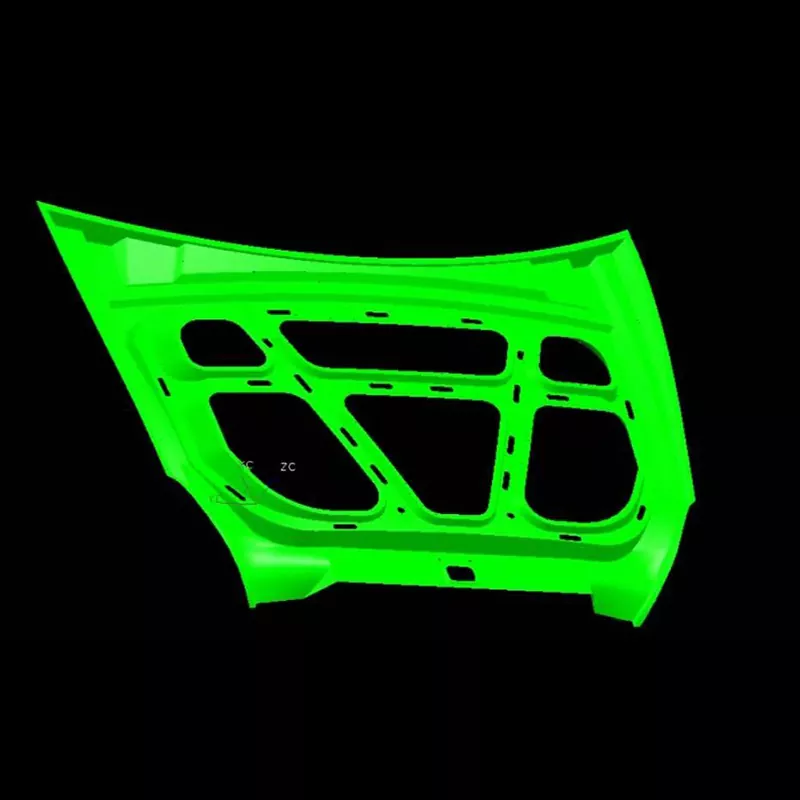

SIKAIDA Otomotiv Kaput İç Panel Damgalama Kalıbı, kaput iç panelinin ana çerçevesini oluşturmak için özel olarak tasarlanmış büyük ve karmaşık bir damgalama sistemidir. Tek bir kalıp değil, birden fazla prosesi kapsayan, büyük, yüksek hassasiyetli gövde bileşenlerinin stabil şekilde oluşturulmasını sağlayan eksiksiz bir ekipman parçasıdır.

Temel Ürün Özellikleri:

1. Büyük Boyut ve Karmaşık Yapı

Otomotiv Kaporta İç Panel Damgalama Kalıbının standart boyutları >800 mm uzunluk ve > 600 mm genişlikte olup, takviye kaburgalarının, montaj deliklerinin ve diğer özelliklerin oluşturulmasını gerektirir. Stabil ve doğru damgalama sağlamak için üst ve alt kalıplar gibi temel bileşenlerin yanı sıra hassas bir yönlendirme, konumlandırma ve boşaltma sistemi içerir.

2. Ultra Yüksek Hassasiyet ve Yüksek Kalite

Damgalı parçalar, çatlak, buruşma ve çizik gibi kusurlardan arınmış, ±0,1 mm dahilinde kontrol edilen boyut toleranslarına sahiptir. Kalıbın kendisi, ilgili görünüm bileşenlerinin kalite standartlarına uygun olarak sıkı bir üretimden, yönlendirme hassasiyetinden ve basınç dağıtım kontrolünden geçer.

3. Gelişmiş Entegre Kalıplama Süreci

Derin çekme ve şekillendirme gibi birden fazla işlemin entegre edilmesi, tek seferlik kalıplamayı, malzeme akışını ve geri esnemeyi hassas bir şekilde kontrol etmeyi sağlar. CAE simülasyonu, sorunları tahmin etmek, istikrarlı ve güvenilir damgalama sağlamak için kullanılır.

4. Ağır Hizmet Kalıp Sistemi

Otomotiv Kaporta İç Panel Damgalama Kalıbı onlarca ton ağırlığındadır ve 2000 tonun üzerinde büyük ölçekli basınçlı ekipman gerektirir. Uzun vadeli, yüksek yoğunluklu seri üretime uygun, yüksek hassasiyetli kılavuz sütunlar, kılavuz manşonlar ve diğer bileşenlerle donatılmıştır.

5. Yüksek Kaliteli Yüzey İşlem

Kalıp yüzeyi ayna cilalıdır (Ra≤0.4μm). Yüzey sertliği ve kaplama parametreleri, aşınma direnci ve sabit yüzey kalitesi sağlamak amacıyla farklı malzemeler için optimize edilmiştir.

Üretim Süreci

1. Ürün Analizi ve Süreç Tasarımı

Otomotiv Kaporta İç Panel Damgalama Kalıbı, damgalamanın şekillendirilebilirliğini analiz etmek, kusurları tahmin etmek, süreçleri optimize etmek ve makul damgalama parametrelerini belirlemek ve üretimin temelini atmak için AutoForm ve Dynaform gibi CAE yazılımlarını kullanır.

2. Kalıp Tasarımı

Tam 3D tasarım, her bir bileşenin yapısını iyileştirmek için UG ve CATIA kullanılarak gerçekleştirilir ve kalıbın gücünün, sertliğinin ve hassasiyetinin üretim gereksinimlerini karşıladığından emin olunur.

3. Malzeme Seçimi

Otomotiv Kaporta İç Panel Damgalama Kalıbının gövdesi 45 çelik ve 42CrMo'dan yapılırken, profiller ve anahtar parçalarda Cr12MoV (ısıl işlem sonrası HRC48-52) gibi takım çeliği kullanılır. Kılavuz sütunlar ve burçlar için aşınmaya dayanıklı çelik kullanılmıştır.

5. Hassas İşleme

Kaba işleme ve yüksek hızlı CNC hassas işleme (yüzey doğruluğu ±0,01 mm), tel kesme, EDM ve diğer özel işleme süreçlerinin yanı sıra ısıl işlem ve yüzey işlemiyle birlikte kalıp performansının standartları karşılamasını sağlar.

6. Montaj ve T0 Deneme Kalıplaması

Montajdan sonra kalıp preste test edilir. Parametreler tekrar tekrar ayarlanır, numuneler incelenir ve tüm ürün göstergeleri standartları karşılayana kadar kalıp değiştirilir ve optimize edilir.

Ürün Uygulaması

SIKAIDA Otomotiv Kaporta İç Panel Damgalama Kalıbı, binek otomobiller ve ticari araçlar için kaporta iç panellerinin üretiminde yaygın olarak kullanılmakta, karmaşık kavisli yüzey parçalarını verimli bir şekilde oluşturmakta ve otomobil üreticilerinin gövde üretim hatlarının verimli ve istikrarlı çalışmasını desteklemektedir.

Gelişim Trendleri:

1. Ultra Büyük Entegre Kalıplama

 Entegre kaporta iç panellerine yönelik trend, kalıp tonajı ve boyutuna yönelik gereksinimleri artırıyor. 2000 ton ve üzeri kapasiteye sahip preslerin yaygın kullanımı, tasarım ve imalat karmaşıklığını artırmaktadır.

2. Hafif Malzeme Uyarlaması

Yüksek mukavemetli çelik ve alüminyum alaşım uygulamalarının genişlemesi, kalıp tasarım parametrelerinde ayarlamalar yapılmasını gerektirmekte ve bu da üretim teknolojisine yeni zorluklar getirmektedir.

3. Akıllı Üretim ve Dijitalleşme

CAE simülasyonu, CNC takım tezgahları ve dijital ikiz teknolojilerinden yararlanarak, kalıpların tam yaşam döngüsü dijital yönetimine ulaşarak hassasiyeti ve verimliliği artırıyoruz.

4. Hızlı Kalıp Değişimi ve Otomatik Üretim

Çok çeşitli, küçük partili üretimin ihtiyaçlarını karşılamak için kalıpların hızlı konumlandırma ve kilitleme işlevlerini optimize ederek bunları otomatik üretim hatlarına entegre ediyoruz.

SIKAIDA Otomotiv Kaput İç Panel Damgalama Kalıbı, ileri düzey damgalama kalıplarını temsil eden birden fazla alandaki teknolojileri entegre eder. 8-15 aylık bir geliştirme döngüsü ve yüksek maliyetleriyle kurumsal gücün önemli bir ölçütüdür. Otomotiv endüstrisinin hafiflemesi ve akıllı gelişimiyle birlikte gelişmeye devam edecek ve küresel otomotiv endüstrisinin yüksek kaliteli gelişimine destek sağlayacak.
