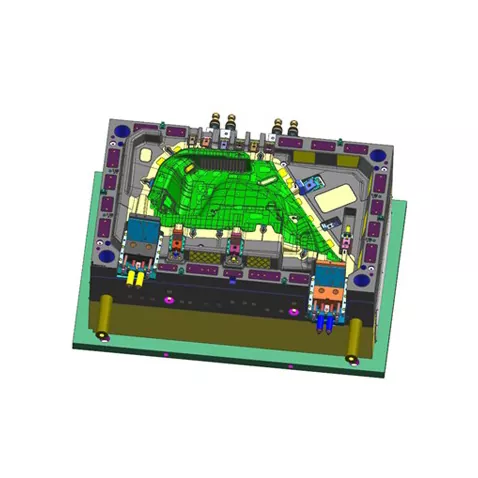

Otomotiv Sağ Yan Panel Damgalama Kalıbı

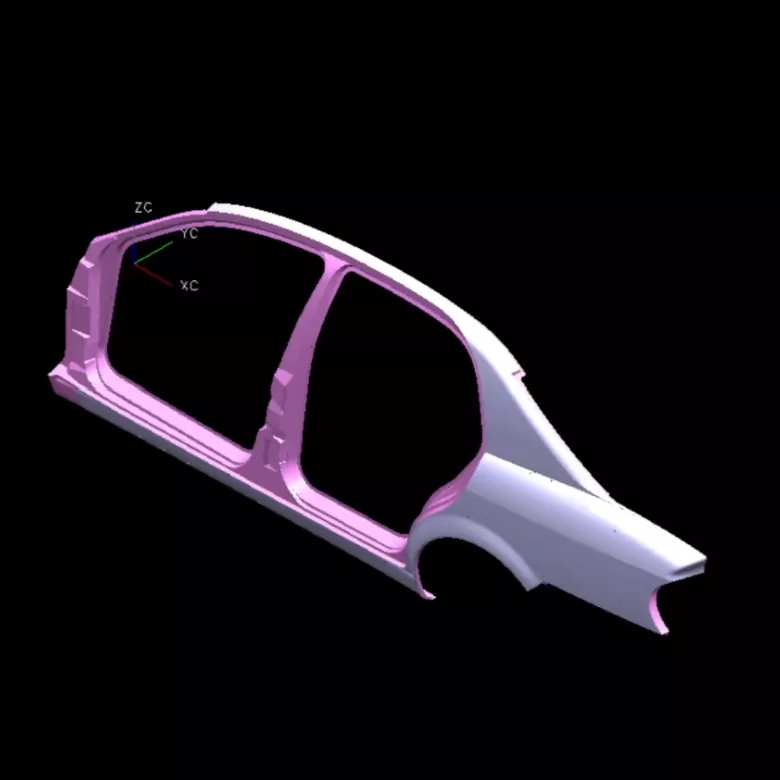

SIKAIDA'nın Otomotiv Sağ Yan Panel Damgalama Kalıbı, sağ yan panelin (dış panel, iç panel, takviye kaburgaları vb.) şekillendirme ihtiyaçlarını karşılayabilen, birden fazla bileşenden oluşan büyük, yüksek hassasiyetli bir kalıp sistemidir. Profesyonel bir tedarikçi olarak SIKAIDA, otomobil üreticileri için verimli üretimi destekleyen, yüksek kaliteli yan panel parçalarının istikrarlı üretimini sağlamak için kaliteyi sıkı bir şekilde kontrol ediyor.

Ürün Detayları

1. Büyük Ölçekli ve Karmaşık Yapı

Otomotiv Sağ Yan Panel Damgalama Kalıbı devasa boyutlardadır (1,5 metreden uzun ve 0,8 metreden geniş) ve karmaşık bir şekle sahiptir; kapı camları, dikiz aynası montaj konumları ve takviye kirişleri gibi temel özellikleri oluşturma kapasitesine sahiptir.

2. Yüksek Hassasiyet ve Yüksek Kalite Gereksinimleri

Yan panel görünümlü parçalar için tasarlanan kalıp yüzeyi hatasızdır, ±0,05 mm boyutsal doğruluktadır, ayna benzeri yüzey kaplamasına (Ra≤0,4μm) ve pürüzsüz, çapaksız kenarlara sahiptir.

3. Karmaşık Şekillendirme Süreçleri

Derin çekme, kesme ve zımbalama, flanş açma, takviye nervür presleme ve çok istasyonlu sürekli şekillendirme gibi gelişmiş işlemleri entegre ederek karmaşık parçaların şekillendirilmesini verimli bir şekilde tamamlar.

4. Hassas Yönlendirme ve Ayarlama Sistemi

Yüksek hassasiyetli kılavuz sütunlar ve burçlar, ayarlanabilir basınç halkaları, hareketli kam kaydırıcıları ve nitrojen yayı/hidrolik sistemi ile damgalama doğruluğunu ve stabilitesini garanti eder.

5. Gelişmiş Soğutma ve Yağlama Sistemi

Sirkülasyonlu su soğutma, otomatik yağlama ve basınçlı hava temizleme sistemlerine sahip bu makine, yüksek hızlı damgalama, kalıp ömrünü uzatma ve istikrarlı üretim sağlama için uygundur.

Ürün Özellikleri ve Uygulamaları

1. Entegre Kalıplama: Tek parça kalıplama, kaynaklamayı azaltır ve verimliliği artırır;

2. Yüksek Verimli Üretim: Yüksek hızlı otomasyona uyarlanabilir, çevrim süresi 15-20 saniyedir;

3. Yüksek Malzeme Kullanımı: Optimize edilmiş düzen, kullanım oranı ≥%85;

4. İyi Tutarlılık: Damgalı parçalar istikrarlı kaliteye ve güçlü değiştirilebilirliğe sahiptir;

5. Güçlü Uyarlanabilirlik: Değiştirilebilir bileşenler farklı araç modellerine uyum sağlayarak maliyetleri azaltır.

Üretim Sürecine Giriş

1. Ürün Analizi ve Proses Tasarımı: Otomotiv Sağ Yan Panel Damgalama Kalıbı, damgalamanın şekillendirilebilirliğini analiz etmek, süreci optimize etmek ve en uygun damgalama çözümünü belirlemek için CAE yazılımını kullanır.

2. Kalıp Tasarımı: Yönlendirme ve soğutma gibi temel mekanizmaları geliştirmek için UG ve CATIA kullanan tam 3 boyutlu tasarım.

3. Malzeme Seçimi: Kalıp tabanında 45 çelik kullanılır ve çalışma parçalarında yüksek aşınma alanları güçlendirilmiş Cr12MoV gibi takım çelikleri kullanılır.

4. Hassas İşleme Süreci: Kaba işleme, son işleme (CNC, tel kesme) ve yüzey işleme (su verme, parlatma, nitrürleme), kalıp hassasiyetini ve aşınma direncini sağlar.

5. Montaj ve Hata Ayıklama Hassas montajdan sonra kalıp makinede test edilir, parametreler ayarlanır ve toplu deneme üretimi kalıbın stabilitesini doğrular.

SIKAIDA Otomotiv Sağ Yan Panel Damgalama Kalıbı, otomotiv üretiminde temel bir ekipman parçasıdır. Geliştirme döngüsü 8-15 aydır ve maliyeti yüksektir, bu da onu bir şirketin gücünün önemli bir göstergesi yapar. Çin'deki fabrikamız tam üretim kapasitesine sahiptir ve küresel müşterilere karşılıklı yarar sağlayacak yüksek kaliteli kalıp çözümleri sunarak yeniliklere devam edecektir.

Sıkça Sorulan Sorular

S1: Otomotiv Sağ Yan Panel Damgalama Kalıbı için genellikle hangi malzemeler kullanılır?

A1: Kalıp tabanı genellikle standart karbon yapısal çelik (45 çelik gibi) kullanırken, çalışma parçaları yüksek karbonlu, yüksek kromlu takım çeliği (Cr12MoV, DC53 gibi) kullanır. Yüksek aşınmaya sahip alanlar semente karbür kullanabilir veya yüzey güçlendirme işlemine tabi tutulabilir.

S2: Otomotiv sağ panel damgalama kalıbının üretim döngüsü ne kadardır?

A2: Otomotiv sağ panel damgalama kalıbı, teknoloji, deneyim ve işçiliğin doruk noktasıdır. Geliştirme döngüsü uzundur (genellikle 8-15 ay) ve maliyeti yüksektir (milyonlarca ila on milyonlarca RMB'ye ulaşır), bu da onu bir kalıp şirketinin kapsamlı gücünün önemli bir göstergesi yapar. Otomotiv endüstrisi yeni enerji, akıllılaştırma ve hafifleştirmeye doğru geliştikçe kalıplara yönelik teknik gereksinimler de artmaya devam edecek.
