Otomotiv Kaput Dış Panel Damgalama Kalıbı

SIKAIDA Otomotiv Kaporta Dış Panel Damgalama Kalıbı, kaporta dış panellerinin tek adımlı veya çok adımlı şekillendirilmesine uygun, üst kalıp, alt kalıp, basınç halkası ve hassas kılavuz bileşenleri içeren büyük ve karmaşık bir eğrilik sistemidir. Küresel otomotiv endüstrisinin güvenilir bir tedarikçisi olarak kalıpları, yüksek hacimli damgalama hatlarında istikrarlı bir şekilde çalışabilmektedir.

Temel Ürün Özellikleri:

1. Büyük ve Karmaşık Çift Kavisli Yapı: Otomotiv Kaporta Dış Panel Damgalama Kalıbı, son derece yüksek yüzey doğruluğu ve kalitesi gerektiren, yüksek oranda serbest biçimli yüzeylere, özellik çizgilerine ve takviye nervürlerine sahip kaporta dış panelleri (uzunluk > 1,2 m, genişlik 0,8-1,0 m) için uygundur.

2. Yüksek Hassasiyet ve Ayna Derecesinde Yüzey Cilası: A Sınıfı görünüm parçaları için uygundur (çizik, kırışıklık, geri esneme yok), kalıp yüzeyi ayna seviyesine (Ra≤0,4μm) ulaşır ve malzemeler, ısıl işlem ve işleme teknikleri için sıkı standartlar gerektirir.

3. Entegre Çok İşlemli Sistem: Çeşitli şekillendirme işlemleriyle uyumlu, çekme, delme ve kesme gibi birden fazla işlemi entegre eder, otomatik besleme, konumlandırma ve boşaltmayı destekler ve otomatik üretim için uygundur.

4. Ağır Hizmet Yapısı ve Hassas Kılavuzlama: Otomotiv Kaporta Dış Panel Damgalama Kalıbı, kalıbın yanlış hizalanmasını önlemek için yüksek hassasiyetli bir kılavuz direk ve kılavuz manşon sistemi ile donatılmış, yüksek tonajlı damgalamaya uygun, yüksek mukavemetli bir kalıp çerçevesi kullanır ve düzgün damgalama sağlamak için stabil bir tampon ve boşaltma mekanizmasına sahiptir.

5. Gelişmiş Yağlama ve Soğutma Sistemi: Optimize edilmiş yağlama sistemi sürtünmeyi azaltır ve kalıp ömrünü uzatır; Malzeme oluşturma stabilitesini sağlamak için gerektiğinde sıcaklık kontrollü bir soğutma sistemi eklenebilir.

Uygulamalar ve Malzeme Avantajları

Otomotiv Kaporta Dış Panel Damgalama Kalıbı, binek otomobiller, ticari araçlar ve yeni enerji araçlarına yönelik çelik ve hafif alaşımlı dış panellerin damgalanması için uygundur. Kalıp tabanında 45# ve Q235 paslanmaz çelik kullanılır ve çalışma parçaları, ısıl işlemden sonra 48-52 HRC sertliğe ulaşan, yüksek mukavemet ve yüksek aşınma direnci gibi avantajlara sahip olan Cr12MoV gibi malzemelerden yapılır.

Üretim Sürecini Tamamlayın

1. Ürün Analizi ve CAE Simülasyonu

AutoForm ve Dynaform yazılımı, şekillendirilebilirliği, geri esnemeyi vb. analiz etmek, damgalama sorunlarını tahmin etmek ve çözmek ve süreç ve kalıp tasarımını optimize etmek için kullanılır.

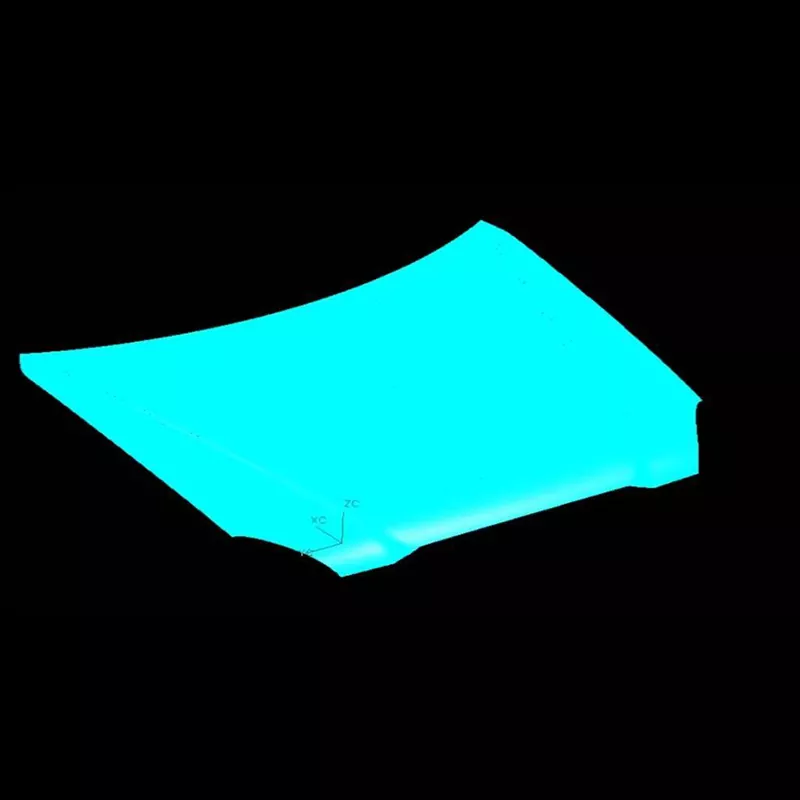

2. Tam 3D Kalıp Tasarımı

Otomotiv Kaporta Dış Panel Damgalama Kalıbı, tam 3D tasarımı tamamlamak, ekler ve vidalar gibi tüm ayrıntıları doğru bir şekilde konumlandırmak için UG ve CATIA gibi yazılımları kullanır.

3. Malzeme Seçimi ve Isıl İşlem

Uygun malzemeler seçilir ve kalıbın mekanik özelliklerinin kullanım gereksinimlerini karşıladığından emin olmak için vakumla söndürme ve temperleme gibi işlemler kullanılır.

4. Hassas İşleme

Kaba işleme (ödenekler bırakarak), son işleme (hassasiyetin sağlanması), özel işleme (EDM, tel kesme, vb.) ve cilalamanın ardından ayna kaplama elde edilir.

5. Montaj ve T0 Deneme Kalıplama

Tüm bileşenlerin montajından sonra bir deneme kalıplaması gerçekleştirilir. Proses parametreleri ayarlanır ve damgalanmış parça çizim gereksinimlerini karşılayana kadar kalıp değiştirilir ve optimize edilir.

Gelişim Trendleri

Kalıp endüstrisi dört ana trend gösteriyor: hafif, yüksek mukavemetli malzemelere uyum sağlamak; tam süreç hassasiyeti ve zekasına ulaşmak; çok süreçli entegre otomasyon; dijital ikiz teknolojisi aracılığıyla geliştirme döngülerinin kısaltılması; ve maliyetleri azaltmak.

SIKAIDA Otomotiv Kaput Dış Panel Damgalama Kalıbı, damgalama kalıplarının ileri seviyesini temsil eder. 8-15 aylık bir geliştirme döngüsü ve milyonlarca ila on milyonlarca yuan arasında değişen maliyetlerle, profesyonel kalıp fabrikalarının gücünü ölçmek için bir referans noktası görevi görüyor. SIKAIDA, küresel otomotiv endüstrisinin üst düzey ihtiyaçlarını karşılamak için teknolojisini geliştirmeye devam edecek.

Sıkça Sorulan Sorular:

S1: Otomotiv Kaporta Dış Panel Damgalama Kalıbında genellikle hangi malzemeler kullanılır?

A1: Kalıp tabanı genellikle yüksek kaliteli karbon yapısal çelik (45 #, Q235 gibi) kullanırken, çalışma parçaları yüksek karbonlu, yüksek kromlu takım çeliği (Cr12MoV, Cr12 gibi) ve yüksek hız çeliği (W6Mo5Cr4V2 gibi) vb. kullanır ve gerekli sertliği ve aşınma direncini elde etmek için uygun ısıl işleme tabi tutulur.

S2: Otomotiv kaporta dış panellerine yönelik damgalama kalıplarının üretim döngüsü ne kadardır?

Cevap 2: Otomotiv kaporta dış panellerine yönelik damgalama kalıpları karmaşık yapılara ve yüksek hassasiyet gereksinimlerine sahiptir. Üretim döngüsü, ürünün karmaşıklığına, teknik gereksinimlere ve üretim yeteneklerine bağlı olarak genellikle 8-15 aydır. Uzun geliştirme döngüsü ve yüksek maliyeti, onu bir kalıp şirketinin kapsamlı gücünü ölçmek için önemli bir ölçüt haline getiriyor.
