Otomotiv Sol Yan Panel Damgalama Kalıbı

SIKAIDA Otomotiv Sol Yan Panel Damgalama Kalıbı, çelik veya alüminyum levhaların sol entegre yan panelini damgalamak için SIKAIDA tarafından geliştirilen büyük, yüksek hassasiyetli ve karmaşık bir damgalama aracı sistemidir. Tek bir kalıp değil; kesme kalıpları, çekme kalıpları, düzeltme kalıpları ve flanş kalıpları gibi temel bileşenleri içeren tam bir entegre sistemdir. Bu ürünün üretim seviyesi doğrudan otomotiv gövde paneli damgalama kalıplarının en yüksek standardını temsil eder ve SIKAIDA'nın kalıp endüstrisinde profesyonel bir tedarikçi olarak kapsamlı gücünün temel sembolüdür.

Detaylı Ürün Özellikleri

1. Büyük Boyut ve Karmaşık Yapı

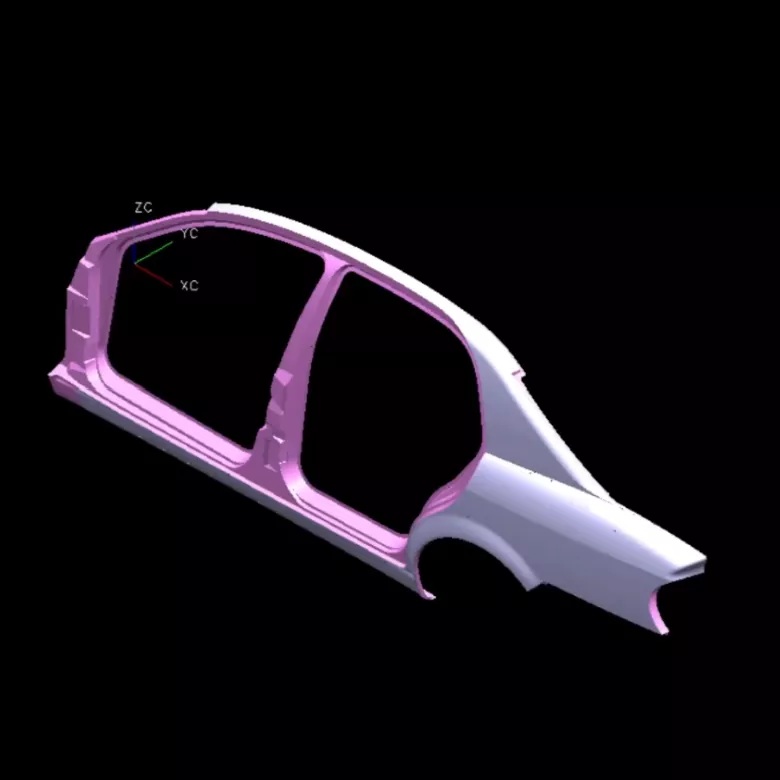

Bir arabanın sol yan paneli, derin çizim özellikleri, karmaşık eğrilikler, pencere açıklıkları ve özellik çizgileri dahil olmak üzere karmaşık bir şekle sahip, büyük boyutludur (tipik olarak 1,5 metre uzunluğunda ve 0,8-1 metre genişliğinde). SIKAIDA'nın Otomotiv Sol Yan Panel Damgalama Kalıbı, yan paneldeki montaj deliklerini, takviye kaburgalarını ve flanş detaylarını hassas bir şekilde oluşturabilir. Profesyonel simülasyon analizi ve kalıp yapısının optimizasyonu sayesinde makul gerilim dağılımı ve stabil şekillendirme sağlar.

2. Yüksek Hassasiyet ve Yüksek Kalite Gereksinimleri

Bir arabanın ana dış bileşeni olan sol panelde çizik, kırışık, ezik ve diğer kusurlar olmamalıdır. SIKAIDA, kalıp yüzey kalitesi ve basınç dağıtımına ilişkin sıkı gerekliliklerle kaliteyi sıkı bir şekilde kontrol etmektedir. Anahtar oluşturan yüzeyler ayna görünümüne kadar ince bir şekilde parlatılır ve damgalama sırasında sac ile kalıp arasındaki sürtünmeden kaynaklanan yüzey kusurları etkili bir şekilde önlenir.

3. Çok İşlemli Entegre Şekillendirme

Sol yan panelin damgalanması, kesme, çizim, düzeltme ve kenar kıvırma dahil olmak üzere birçok işlemin sürekli olarak tamamlanmasını gerektirir. SIKAIDA'nın Otomotiv Sol Yan Panel Damgalama Kalıbı, sürekli çok istasyonlu damgalama elde etmek için robotik transfer teknolojisini kullanarak modern otomatik üretim hatlarıyla sorunsuz bir şekilde çalışır. Bu, üretim verimliliğini tutarlı ürün kalitesiyle dengeler ve bilimsel süreç düzeni, üretim döngülerini kısaltır ve maliyetleri azaltır.

4. Karmaşık Yönlendirme ve Dengeleme Sistemi

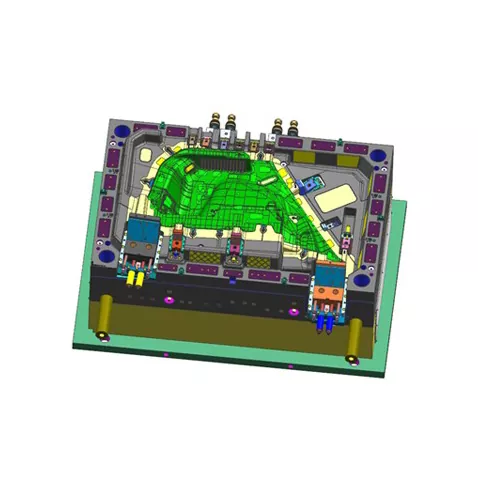

Yan panellerin karmaşık şekillerine ve büyük boyutlarına hitap eden kalıp, üst ve alt kalıpların hassas şekilde kapanmasını sağlamak için yüksek hassasiyetli bir kılavuz sistemi (kılavuz sütunlar, kılavuz manşonlar, yan kılavuz plakaları) ile donatılmıştır. Kapsamlı bir dengeleme sistemi (azot yayları, mekanik denge blokları), kalıp ömrünü uzatarak istikrarlı ve güvenli damgalama sağlar.

5. Gelişmiş Yağlama ve Havalandırma Sistemi

Kalıp, damgalama sırasında otomatik olarak yağlayıcı uygulayan, sac ile kalıp arasındaki sürtünmeyi azaltan ve şekillendirme kalitesini artıran karmaşık bir otomatik yağlama sistemine sahiptir. Büyük çekme kalıpları, kırışıklıkları, çöküntüleri ve sıkışan havanın neden olduğu diğer şekillendirme kusurlarını önlemek için çok noktalı bir havalandırma sistemi ile donatılmıştır.

Ürün Özellikleri ve Uygulamaları

SIKAIDA Otomotiv Sol Yan Panel Damgalama Kalıbı öncelikle sedanlar, SUV'lar ve MPV'ler gibi binek araçlara yönelik yan panellerin üretiminde kullanılır. Ticari araçlara yönelik kabin yan panelleri ve diğer kaplamaların üretiminde de kullanılabilir. Kalıplar yüksek mukavemetli alaşımlı çelikten yapılmış olup, anahtar yüzeyleri ısıl işleme ve hassas cilalamaya tabi tutulmuş olup, bu da yüksek aşınma direnci, yüksek hassasiyet ve uzun hizmet ömrü sağlar. Kapsamlı üretim tecrübesine sahip profesyonel bir fabrika olarak SIKAIDA, kalıp çözümlerini farklı araç modellerine ve müşteri ihtiyaçlarına göre özelleştirerek otomotiv endüstrisinin çeşitli üretim gereksinimlerini karşılayabilmektedir.

Üretim Sürecine Giriş

1. Ürün Analizi ve CAE Simülasyonu

Kalıp tasarımından önce SIKAIDA, yan panellerin şekillendirilebilirliğini, gerinimini ve geri esnemesini tahmin etmek, kalite risklerini önceden belirlemek, proses çözümlerini ve kalıp yapılarını optimize etmek ve deneme ve modifikasyon maliyetlerini azaltmak için AutoForm ve Dynaform gibi profesyonel damgalama simülasyon yazılımlarını kullanır.

2. Kalıp Tasarımı

Üst kalıp, alt kalıp ve basınç halkası da dahil olmak üzere tüm bileşenlerin tam 3 boyutlu tasarımını tamamlamak için UG ve CATIA gibi gelişmiş 3 boyutlu tasarım yazılımları kullanılır. Kalıp doğruluğunu ve stabilitesini sağlamak için sac kalınlığı ve geri esneme telafisi gibi faktörler tamamen dikkate alınır. Tasarım şeması profesyonel mühendisler tarafından incelenir ve onaylanır.

3. Malzeme Seçimi

Otomotiv Sol Panel Damgalama Kalıbı alt tabakasında, sağlamlık ve sağlamlık sağlamak için yüksek kaliteli karbon yapısal çelik (45 çelik gibi) veya alaşımlı yapısal çelik (42CrMo gibi) kullanılır. Çalışan parçalarda (profiller, kesici kenarlar), yüksek sertlik, yüksek aşınma direnci sağlamak ve kalıp ömrünü uzatmak için yüksek karbonlu, yüksek kromlu takım çeliği (Cr12MoV, SKD11 gibi) veya toz metalurji çeliği kullanılır.

4. Hassas İşleme

- Kaba İşleme: İlk işleme, büyük bir portal freze makinesi veya CNC portal işleme merkezi kullanılarak, son işlem payı bırakılarak gerçekleştirilir.

- Son İşleme: Profillerin ve kesme kenarlarının yüksek hızlı CNC işleme merkezinde hassas işlenmesi, boyutsal doğruluk ve yüzey pürüzlülüğü sağlar.

- Özel İşleme: Elektrik deşarjlı işleme (EDM), karmaşık profilleri ve köşeleri işlemek için kullanılır; tel EDM hassas delikleri ve konturları işlemek için kullanılır; 48-52 HRC sertliğe ulaşmak için su verme ve temperleme yapılır.

- Yüzey İşlem: Profillere sertliği ve aşınma direncini arttırmak için sert krom kaplama veya nitrürleme uygulanır, ayrıca pas önleme ve yağ alma işlemleri de yapılır.

5. Montaj ve Hata Ayıklama (T0 Deneme Kalıbı)

Tüm bileşenler, deneme kalıplaması için damgalama ekipmanına monte edilen eksiksiz bir kalıba monte edilir. Profesyonel teknisyenler, kaliteli bir parça üretilene kadar basınç ve strok gibi proses parametrelerini tekrar tekrar ayarlar. İlk parça muayenesi ve boyutsal ölçüm onayından sonra müşteriye teslim edilir.

Gelişim Trendleri

1. Ultra Büyük Entegre Kalıplama

Otomotiv yan panelleri, daha yüksek kalıp tonajı (2000 ton ve üzeri) ve boyutsal stabilite gerektiren daha büyük entegre yapılara doğru gelişmektedir. SIKAIDA, yeni enerji araçlarının ve yeni nesil modellerin ihtiyaçlarını karşılamak için ultra büyük entegre yan panel damgalama kalıplarının geliştirilmesine olanak tanıyarak tasarım ve işleme teknolojisini sürekli olarak optimize eder.

2. Hafif Malzeme Uygulaması

Otomotiv hafiflemesinin gelişmesiyle birlikte yüksek mukavemetli çelik ve alüminyum alaşımları gibi yeni malzemeler yaygın olarak kullanılmaktadır. SIKAIDA, yeni malzemelerin şekillendirme özelliklerine uyum sağlamak için kalıp yapısını ve yüzey işleme teknolojisini optimize eder (örneğin, alüminyum alaşımlı çekme kalıpları özel kaplamalar ve yağlama sistemleriyle donatılmıştır).

3. Akıllı Üretim ve Dijitalleşme

Damgalama parametrelerini gerçek zamanlı olarak izlemek için kalıp içine basınç ve sıcaklık sensörleri yerleştirilmiştir, bu da tahmini bakım ve süreç optimizasyonuna olanak sağlar. Sanal hata ayıklamaya yönelik dijital ikiz teknolojisiyle birleştirildiğinde geliştirme döngüsü %20-30 oranında kısaltılabilir ve böylece Ar-Ge verimliliği artırılabilir.

4. Hızlı Kalıp Değişimi ve Otomasyon

Çok çeşitli, küçük partili üretim ihtiyaçları için kalıp, otomatik robotlar ve görsel denetim sistemleriyle birlikte hızlı bir kalıp değiştirme yapısını (hızlı bağlama, otomatik konumlandırma) benimser ve damgalama üretiminde yüksek derecede otomasyon elde eder ve üretim esnekliğini artırır.

Sıkça Sorulan Sorular

S1: Otomotiv Sol Panel Damgalama Kalıbı için genellikle hangi malzemeler kullanılır?

A1: Kalıp tabanı genellikle yüksek kaliteli karbon yapısal çelik (45 çelik gibi) veya alaşımlı yapısal çelik (42CrMo gibi) kullanır. Çalışan parçalarda (profiller, kesici kenarlar), yüksek sertlik (48-52 HRC) ve yüksek aşınma direnci sağlamak için yüksek karbonlu, yüksek kromlu takım çeliği (Cr12MoV, SKD11 gibi) veya toz metalurji çeliği kullanılır. Bazı ileri teknoloji kalıplar, ömrünü uzatmak için semente karbür veya yüzey kaplama teknolojisini kullanır.

S2: Otomotiv sol panel damgalama kalıbının üretim döngüsü ne kadardır?

Cevap2: Bir otomobilin sol yan paneli için damgalama kalıplarının üretim döngüsü, parçanın karmaşıklığı, hassasiyet gereksinimleri ve üretim kapasitesi gibi faktörlere bağlı olarak genellikle 8 ila 15 ay arasında değişir. Karmaşık kavisli yüzeyli yan panel kalıplarının geliştirme döngüsü 15 ayı aşabilirken, basit yapılı kalıplar 8 ila 10 ay içinde tamamlanabilir. Tasarım ve işlemeden montaj ve hata ayıklamaya kadar tüm süreç, birden fazla departmanın işbirliğini gerektirir.
