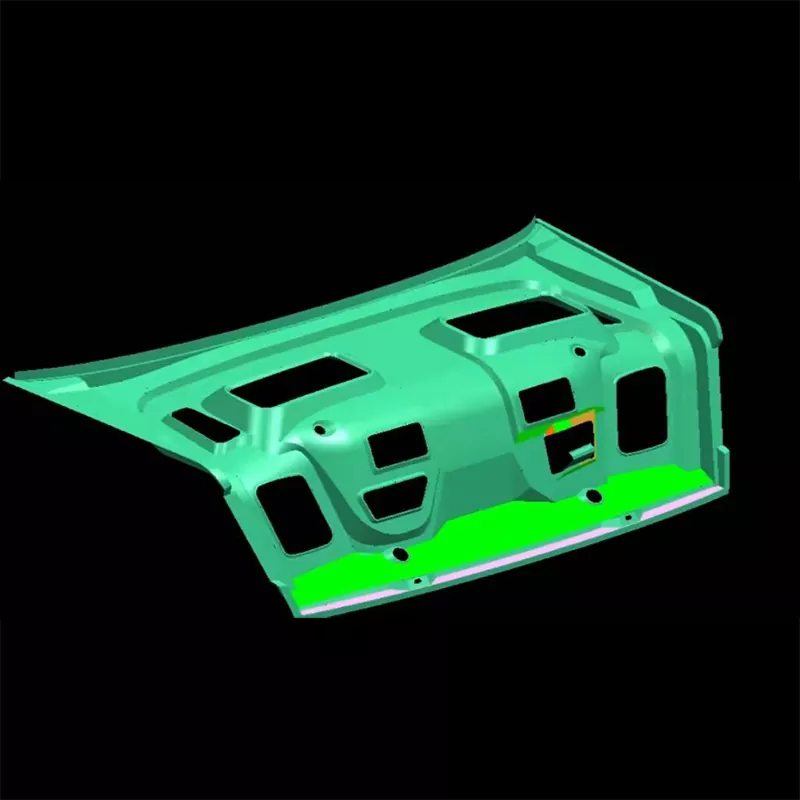

Otomotiv Bagaj Kapağı İç Panel Damgalama Kalıbı

SIKAIDA Otomotiv Bagaj Kapağı İç Panel Damgalama Kalıbı, soğuk haddelenmiş çelik, paslanmaz çelik, alüminyum alaşımı ve diğer metal levhaları nitelikli bagaj kapağı iç panellerine damgalamak için kullanılan büyük, karmaşık ve yüksek hassasiyetli entegre bir kalıp sistemidir. Tek bir kalıp değil, tek işlemde şekillendirme, kesme, delme ve flanşlama işlemlerini tamamlayabilen çok istasyonlu progresif veya kompozit kalıp sistemidir. Nihai ürünün görünümünü, uyumunu ve yapısal performansını doğrudan belirleyen, otomotiv gövde paneli kalıp teknolojisi için bir referans noktasıdır.

Temel Ürün Özellikleri

1. Büyük Boyut ve Karmaşık Yapı

Bagaj kapağı iç panelleri tipik olarak 1,2 metre uzunluğunda ve 0,8-1,0 metre genişliğinde olup, takviye çubukları, montaj delikleri ve flanş yapıları gibi karmaşık şekillere sahiptir. Otomotiv Bagaj Kapağı İç Panel Damgalama Kalıbı, karmaşık konturların hassas şekilde oluşturulmasını sağlamak için çok sayıda serbest biçimli yüzey ve çok istasyonlu sürekli işleme kullanır.

2. Ultra Yüksek Hassasiyet ve Yüzey Kalitesi

Dış ve yapısal bir bileşen olarak bagajın iç panelinde çizik, kırışıklık veya çatlak yoktur. SIKAIDA kalıpları, yüksek hassasiyetli işleme ve gelişmiş yüzey işleme teknolojileri sayesinde elde edilen ultra pürüzsüz yüzeylere, eşit gerilim dağılımına ve optimize edilmiş malzeme akışına sahiptir.

3. Çoklu Malzeme Uyumluluğu

Soğuk haddelenmiş çelik, galvanizli çelik, paslanmaz çelik ve alüminyum alaşımları gibi çeşitli sac malzemelerle uyumlu olan kalıp yapısı, farklı malzemelerin şekillendirme performansı ve geri esneme özellikleri için optimize edilmiştir. Esnek üretim elde etmek için özel konumlandırma ve tanıma sistemlerini entegre edebilir.

4. Kompleks Şekillendirme Mekanizması ve Otomasyon

Çok sayıda negatif açı ve alttan kesme yapıları için Otomotiv Bagaj Kapağı İç Panel Damgalama Kalıbı, güvenilir insansız seri üretime olanak tanıyan otomatik besleme, hassas konumlandırma ve stabil boşaltma sistemi ile birleştirilmiş tam bir kama, kaydırıcı ve hidrolik şekillendirme mekanizması ile donatılmıştır.

5. Akıllı İzleme ve Kontrol

Kalıp, kalıplama sürecinin gerçek zamanlı izlenmesini, parametre otomatik optimizasyonunu ve kalite izlenebilirliğini sağlamak için basınç sensörlerini, yer değiştirme dedektörlerini ve sıcaklık kontrol cihazlarını entegre ederek toplu ürünlerin tutarlılığını sağlar.

Uygulama Alanları

SIKAIDA bagaj iç paneli damgalama kalıpları çeşitli binek araçlarda ve ilgili alanlarda yaygın olarak kullanılmaktadır:

- Sedanlar, hatchbackler, SUV'lar, MPV'ler

- Yeni enerji araçları (tamamen elektrikli, plug-in hibrit, hibrit)

- Otomotiv parça imalatı

- Otomotiv satış sonrası onarım ve değiştirme pazarı

Hafif araçların gelişmesiyle birlikte alüminyum alaşımlı bagaj iç panellerinin uygulaması giderek yaygınlaşıyor. Kalıp teknolojimiz, daha yüksek malzeme ve süreç gereksinimlerine uyum sağlamak için gelişmeye devam ediyor.

Üretim Süreci

1. Ürün Analizi ve CAE Simülasyonu

Otomotiv Bagaj Kapağı İç Panel Damgalama Kalıbı, çatlama, buruşma ve geri esneme gibi kalıplama kusurlarını proaktif olarak önlemek amacıyla şekillendirilebilirlik analizi, geri esneme tahmini ve kalınlık dağılımı simülasyonu için AutoForm ve Dynaform yazılımını kullanır.

2. Kalıp Tasarımı

UG, CATIA ve SolidWorks yazılımlarını kullanan, yüzey tasarımı, yönlendirme, boşaltma ve konumlandırma sistemlerini kapsayan, malzeme özellikleri ve ekipman parametreleriyle tamamen eşleşen tam 3 boyutlu tasarım.

3. Malzeme Seçimi

- Çalışan Parçalar: Cr12MoV, SKD11, W6Mo5Cr4V2 (yüksek sertlik, yüksek aşınma direnci)

- Taban Gövdesi: 45# çelik, Q235 (yüksek mukavemet, yüksek sertlik)

- Kılavuz Direkleri ve Burçlar: Rulman çeliği, SUJ2 (sabit hassasiyet)

4. Hassas İşleme

- Kaba İşleme: Portal frezeleme, tel Erozyon

- Son İşleme: Yüksek hızlı CNC (doğruluk ±0,01 mm), taşlama, parlatma

- Özel İşleme: Elektrik Erezyon İşleme (EDM), elektro-parlatma

- Yüzey İşlem: Nitrasyon, krom kaplama, DLC kaplama

5. Montaj ve T0 Deneme Kalıbı

Tüm parçaların montajı ve hassas testleri tamamlandıktan sonra deneme kalıplaması ve ilk parça muayenesi gerçekleştirilir. Stabil seri üretim elde edilene kadar sürekli kalıp modifikasyonu ve optimizasyonu gerçekleştirilir.

Gelişim Trendleri

1. Hafifletme ve Entegre Kalıplama: Alüminyum alaşımlar ve yüksek mukavemetli çelik kullanılarak birden fazla bileşen tek bir ünitede entegre edilerek parça ve bağlantı noktası sayısı azaltılır.

2. Termoform ve Hidroform Teknolojileri: Yüksek mukavemetli malzemelere yaygın olarak uygulanan kalıplar, gelişmiş sıcaklık kontrol sistemleri ve yüksek sıcaklığa dayanıklı malzemelerle donatılmış olup, 500-900°C'lik şekillendirme sıcaklıklarına ulaşmaktadır.

3. Akıllı Üretim ve Dijitalleştirme: Sensör ağlarının entegre edilmesi ve dijital ikiz teknolojisinin birleştirilmesi, sanal devreye alma, öngörücü bakım ve prosesin kendi kendini optimizasyonu sağlanır.

4. Eklemeli Üretim Uygulamaları: 3D baskı, karmaşık soğutma suyu kanalları ve hafif yapılar üretmek, kalıp verimliliğini artırmak ve üretim döngülerini kısaltmak için kullanılır.

5. Çok Malzemeli Şekillendirme Teknolojisi: Çelik-alüminyum ve plastik-metal kompozit gövde yapılarına uyarlanabilir, çok malzemeli şekillendirmenin özel ihtiyaçlarını karşılar.

Sıkça Sorulan Sorular

S1: Otomotiv Bagaj Kapağı İç Panel Damgalama Kalıbında genellikle hangi malzemeler kullanılır?

A1: Kalıbın çalışma kısmı, yüksek sertlik ve aşınma direnci sağlamak için esas olarak yüksek karbonlu, yüksek kromlu takım çeliği (Cr12MoV, SKD11 gibi) ve yüksek hız çeliği kullanır; taban kısmında dayanıklılık sağlamak için 45 çelik ve Q235 gibi yapısal çelik kullanılır; kılavuz sütunlar ve burçlar rulman çeliği veya SUJ2 kullanır. Kalıp malzemesi seçimi farklı şekillendirme malzemelerine göre ayarlanacaktır; örneğin alüminyum alaşımları oluşturulurken malzemenin yapışmama ve ısı iletkenliğine daha fazla dikkat edilecektir.

S2: Otomotiv Bagaj Kapağı İç Panel Damgalama Kalıbının üretim döngüsü ne kadardır?

Cevap 2: Otomotiv bagaj iç panelinin damgalama kalıbı genellikle tasarımdan teslimata kadar 8-15 ay sürer. Spesifik döngü, ürünün karmaşıklığına, malzeme türüne, hassasiyet gerekliliklerine ve imalat şirketinin teknik seviyesine bağlıdır. Karmaşık tek parça kalıplama kalıpları veya yeni malzemeler kullanan kalıpların geliştirme döngüsü daha uzun olabilir.

S3: Bagaj iç panelinin şekillendirme kalitesi nasıl sağlanır?

Cevap3: Şekillendirme kalitesinin sağlanması, birçok yönden kontrol gerektirir: İlk olarak, potansiyel şekillendirme kusurlarını tahmin etmek için ön CAE simülasyon analizi; ikincisi, tipik olarak Ra0,4 veya daha yüksek bir yüzey kalitesi gerektiren kalıp imalatında hassasiyet; üçüncüsü, basınç, strok ve yağlama dahil olmak üzere proses parametrelerinin optimizasyonu; dördüncüsü, şekillendirme sürecini gerçek zamanlı olarak izlemek için gelişmiş izleme sistemlerinin kullanılması; ve beşincisi, sıkı hammadde denetimi ve süreç stabilite kontrolü.

S4: Kalıbın servis ömrü nedir?

Cevap4: Malzemeye ve prosese bağlı olarak Otomotiv Bagaj Kapağı İç Panel Damgalama Kalıbının hizmet ömrü tipik olarak 300.000 ila 1.000.000 döngü arasındadır. Yüksek kaliteli kalıp malzemelerinin ve uygun ısıl işlem süreçlerinin kullanılması, uygun bakımla birlikte kalıp ömrünü önemli ölçüde uzatabilir. Alüminyum alaşımlı şekillendirme kalıplarının servis ömrü genellikle çelik şekillendirme kalıplarından daha uzundur.

S5: Farklı malzemelerin şekillendirme gereksinimleri nasıl karşılanır?

Cevap 5: Kalıpların farklı malzemeler için özel olarak tasarlanması gerekir. Örneğin çeliğin şekillendirilmesi, daha büyük şekillendirme kuvveti ve daha iyi yağlama gerektirir; alüminyum alaşımlarının oluşturulması, malzeme yapışmasının ve termal iletkenliğin dikkate alınmasını gerektirir; ve yüksek mukavemetli çeliğin oluşturulması, daha fazla geri esneme telafisi gerektirir. Kalıp şeklini, proses parametrelerini ve yüzey işlemini ayarlayarak farklı malzemelerin şekillendirme özellikleri uyarlanabilir.
