Otomotiv Sağ Ön Kapı Dış Panel Damgalama Kalıbı

SIKAIDA Otomotiv Sağ Ön Kapı Dış Panel Damgalama Kalıbı, sağ ön kapı dış panellerinin damgalanması için özelleştirilmiş temel bir ekipmandır. Profesyonel bir tedarikçi olarak SIKAIDA, metal malzemeleri yüksek hassasiyetli, yüksek yüzey kalitesinde sağ ön kapı dış panellerine damgalayarak yüksek standartlara bağlı kalmaktadır. Bu, ürün kalitesini sağlamak için çok önemlidir ve Çin'deki lider kalıp fabrikası olarak kapsamlı gücünü yansıtır.

Ürün Detayları

1. Büyük Kavisli Yüzey Şekillendirme

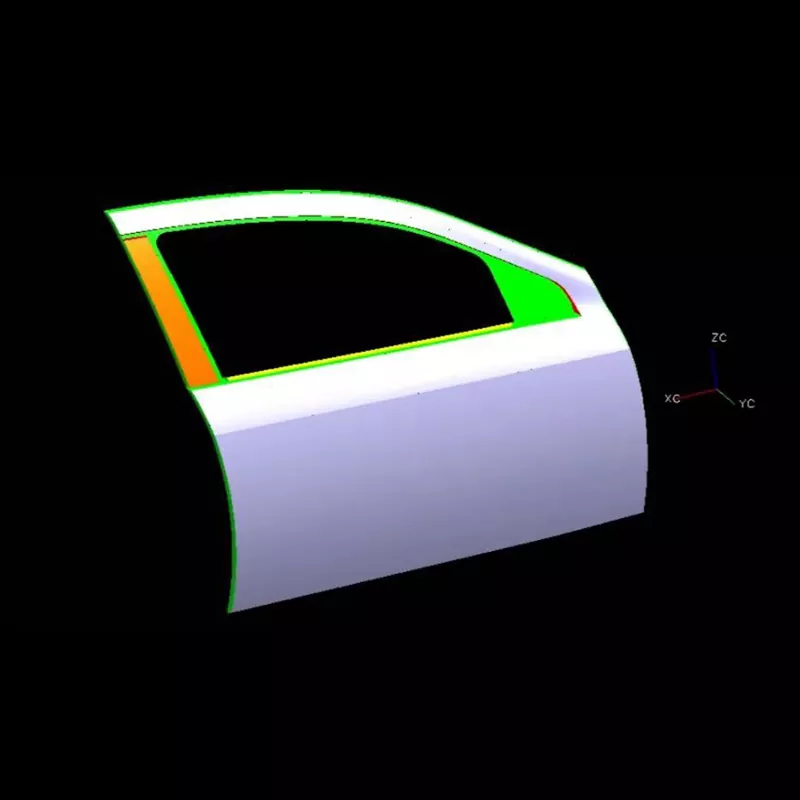

Sağ ön kapı dış panelinin boyutu 1,5 metreyi aşıyor ve temel özelliklerin tek seferde oluşturulmasını gerektiren karmaşık kavisli bir yüzeye sahip. SIKAIDA, kalıplama sonuçlarını garanti etmek için gelişmiş fabrika ekipmanlarına güvenerek, kalıp hassasiyetini ve yüzey kalitesini sıkı bir şekilde kontrol etmek için beş eksenli CNC işleme ve manuel sonlandırma kullanır.

2. Yüksek Hassasiyet ve Yüksek Parlaklık Gereksinimleri

Bir dış bileşen olarak kapı dış panelinin pürüzsüz, hatasız bir yüzey kaplaması gerekir. SIKAIDA Otomotiv Sağ Ön Kapı Dış Panel Damgalama Kalıbının çalışma yüzeyi pürüzlülüğü Ra0,4μm veya daha yüksektir. Özel cilalama ve optimize edilmiş boşluk ve basınç yüzeyi tasarımı sayesinde, sac malzeme üzerinde eşit gerilim ve kusursuz bir yüzey sağlar.

3. Karmaşık Süreç Entegrasyonu

Termoform ve lazer kaynak gibi gelişmiş işlemlere uyarlanabilen SIKAIDA kalıpları, çeşitli yardımcı cihazları entegre ederek karmaşık kalıplama yapılarının yapılandırılmasına olanak tanır, verimliliği ve kaliteyi artırır ve profesyonel teknik gücü sergiler.

4. Güçlü Boşaltma ve Yönlendirme Sistemi

Kapı dış panelinin karmaşık yapısı için kalıp, sac malzemenin deformasyon olmadan düzgün kalıptan çıkarılmasını sağlamak, üretim verimliliğini ve verimi artırmak için hassas şekilde yapılandırılmış yay bileşenleri ile yüksek hassasiyetli bir yönlendirme ve boşaltma sistemi ile donatılmıştır.

5. Hassas Kontrol ve İzleme Sistemi

Üst düzey kalıplar, damgalama sürecinin gerçek zamanlı izlenmesi için eksiksiz bir algılama sistemi ile donatılmıştır; bazı kalıplar otomatik yağlama ve kalıp ayarlama işlevlerini entegre ederek akıllı üretim sağlar ve stabiliteyi artırır.

Ürün Özellikleri ve Uygulamaları

Bu Otomotiv Sağ Ön Kapı Dış Panel Damgalama Kalıbı, çeşitli binek otomobiller ve ticari araçlara yönelik kapıların imalatında kullanılır. Hafiflik trendine ayak uyduran SIKAIDA, yüksek mukavemetli çelik ve alüminyum alaşımlı malzemelerle uyumluluğunu genişletiyor. Çin'deki profesyonel bir tedarikçi olarak özelleştirilmiş çözümler sağlayabilir.

Üretim Sürecine Giriş

1. Ürün Tasarımı ve CAE Analizi Otomotiv Sağ Ön Kapı Dış Panel Damgalama Kalıbı, şekillendirme analizi ve süreç optimizasyonu, kusurları tahmin etmek ve kalıp imalatının temelini atmak için AutoForm gibi profesyonel yazılımlardan yararlanır.

2. Kalıp Yapısı Tasarımı Tam 3D tasarım, UG ve CATIA yazılımı kullanılarak, tüm kalıp sistemleri kapsamlı bir şekilde dikkate alınarak, doğruluk ve bakım kolaylığı dengelenerek ve tasarım hataları azaltılarak gerçekleştirilir.

3. Malzeme Seçimi 45# çelik ve Cr12MoV gibi yüksek kaliteli malzemeler, kalıbın yüksek mukavemetini ve yüksek aşınma direncini sağlamak, uzun vadeli yüksek yoğunluklu üretime uygun ve kalitenin temelini sağlamlaştırmak için seçilmiştir.

4. Hassas İşleme: Kalıp ömrünü ve damgalama kalitesini sağlamak için kaba işleme, son işlem (yüksek hızlı CNC vb.), ayna parlatma ve sert krom kaplama gerçekleştirilir.

5. Montaj ve Hata Ayıklama (T0 Deneme Kalıplama): Hassas montajdan sonra kalıp, proses parametrelerini ayarlamak, ilk parçayı incelemek, kalıbı ve prosesi optimize etmek ve kaliteli ürünlerin istikrarlı üretimini sağlamak için makinede test edilir.

Gelişim Trendleri:

1. Ultra Hafif ve Entegre Kalıplama

Hafiflik trendini takiben, yeni malzemelere uyarlanmış kalıplar geliştirilmekte ve parça sayısını azaltmak, verimliliği ve stabiliteyi artırmak için entegre kalıplama teknolojisi benimsenmektedir.

2. Akıllı ve Dijital Üretim

Kalıptaki yerleşik sensörler, dijital ikiz teknolojisiyle bir araya gelerek gerçek zamanlı izleme ve sanal hata ayıklamayı mümkün kılar, Ar-Ge döngüsünü kısaltır ve akıllı yükseltmeleri destekler.

4. Çoklu Malzemeler ve Kompozit Süreçler

Çok malzemeli araba gövdelerine uyum sağlama, kalıptaki kompozit işlemlerinin uygulanmasını güçlendirme ve çelik ve alüminyum gibi çeşitli malzemelerin işleme uyarlanabilirliğini geliştirme.

4. Eklemeli İmalat ve Yeniden İmalat

Otomotiv Sağ Ön Kapı Dış Panel Damgalama Kalıbı, üretim verimliliğini artırmak için metal 3D baskıyı kullanır ve yeşil kalkınma kavramını somutlaştıran lazer yeniden üretim gibi teknolojiler yoluyla kalıp ömrünü uzatır.

Sıkça Sorulan Sorular

S1: Otomotiv Sağ Ön Kapı Dış Panel Damgalama Kalıbında genellikle hangi malzemeler kullanılır?

A1: Kalıp tabanı genellikle yüksek kaliteli karbon yapısal çelik (45# gibi) ve alaşımlı yapısal çelik (42CrMo gibi) kullanır. Çalışma yüzeyleri, yüksek mukavemet, yüksek aşınma direnci ve yüksek tokluk sağlamak için yüksek karbonlu, yüksek kromlu takım çeliği (Cr12MoV, SKD11 gibi) veya toz metalurji çeliği (CPM-VANADIS 6 gibi) kullanır. Bazı üst düzey kalıplarda semente karbür veya seramik malzemeler de kullanılır.

S2: Otomotiv sağ ön kapı dış paneli için damgalama kalıbının üretim döngüsü ne kadardır?

Cevap2: Otomotiv Sağ Ön Kapı Dış Panel Damgalama Kalıbının üretim döngüsü, ürünün karmaşıklığına, teknik gereksinimlere ve imalat şirketinin yeteneklerine bağlı olarak genellikle 8-15 aydır. Gelişimi; tasarım, analiz, işleme, montaj ve hata ayıklamayı içeren birçok aşamayı içerir ve teknolojinin, deneyimin ve zamanın sonucudur.

S3: Sağ ön kapı dış paneli için damgalama kalıbının servis ömrü nasıl sağlanır?

Cevap3: Kalıbın hizmet ömrünü sağlamanın anahtarı şunları içerir: ① Yüksek kaliteli kalıp malzemelerinin ve gelişmiş ısıl işlem süreçlerinin seçilmesi; ② Hassas işleme ve sıkı kalite kontrol; ③ İyi tasarlanmış bir yağlama ve soğutma sistemi; ④ Standartlaştırılmış çalıştırma, bakım ve düzenli bakım; ⑤ Zamanında aşınma onarımı ve yeniden üretimi. Bu kapsamlı önlemler sayesinde kalıp ömrü 500.000 ila 1.000.000 çevrime veya daha fazlasına ulaşabilir.
