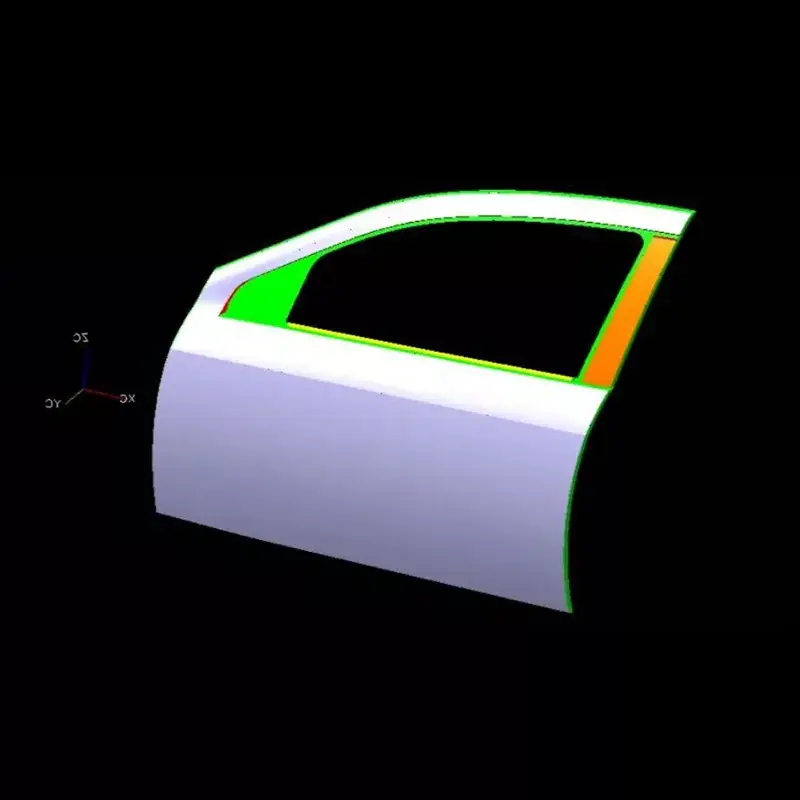

Otomotiv Sol Ön Kapı Dış Panel Damgalama Kalıbı

SIKAIDA Otomotiv Sol Ön Kapı Dış Panel Damgalama Kalıbı, sol ön kapı dış panelinin damgalanması ve şekillendirilmesi için özel olarak tasarlanmış büyük ölçekli, yüksek hassasiyetli bir kalıp sistemidir. Üretim seviyesi, otomotiv damgalama kalıpları için temel bir ölçüttür. Bu entegre sistem hassas bir şekilde işlenmiştir ve birden fazla işlemle dış panelin doğru şekilde şekillendirilmesini sağlar. Araç modeli ihtiyacına göre fabrikalara özel çözümler sunulabilmektedir.

Ürün Detaylı Özellikleri

1. Büyük ve Karmaşık Yapı: Sol ön kapı dış panelinin boyutu 1,5 metreyi aşıyor ve karmaşık bir şekle sahip. SIKAIDA kalıpları çeşitli karmaşık yapıları doğru bir şekilde oluşturmalıdır. CAE simülasyon optimizasyonu sayesinde istikrarlı şekillendirme ve doğruluk sağlanır.

2. Yüksek Hassasiyet ve Yüksek Parlaklık Gereksinimleri: Sol ön kapı dış panelinin yüzeyi kusursuz olmalıdır. SIKAIDA Otomotiv Sol Ön Kapı Dış Panel Damgalama Kalıbı, damgalama deformasyonunu önlemek ve parça doğruluğunu sağlamak için yüksek mukavemetli malzemeler kullanarak ayna seviyesinde parlatma hassasiyeti (Ra değeri ≤ 0,4μm) sağlar.

3. Çok İşlemli Entegre Kalıplama: Çok işlemli sürekli kalıplama işleminden yararlanan SIKAIDA Otomotiv Sol Ön Kapı Dış Panel Damgalama Kalıbı, yönlendirme ve boşaltma sistemlerini entegre ederek hassas proses bağlantıları sağlar, verimliliği artırır ve kusurları azaltır.

4. Hassas Yönlendirme ve Dengeleme Sistemi: Damgalama sırasında bükülme ve geri esneme sorunlarını ele alan kalıp, eşit gerilim sağlamak ve ürün verimini artırmak için yüksek hassasiyetli bir yönlendirme ve dengeleme sistemi ile donatılmıştır.

5. Kompleks Soğutma ve Egzoz Sistemi: Yerleşik uyumlu soğutma suyu kanalları kalıplama sıcaklığını kontrol ederken, egzoz sistemi hava durgunluğunu önleyerek kalıplama kalitesini garanti eder.

Ürün Özellikleri ve Uygulamaları

Bu kalıp, sedan ve SUV gibi binek araçlara yönelik dış panellerin imalatına uygun olup, aerodinamik ve montaj gereksinimlerini karşılayan dış paneller üretmektedir. Çin'de profesyonel bir üretici olan SIKAIDA Otomotiv Sol Ön Kapı Dış Panel Damgalama Kalıbı, hem yurt içinde hem de yurt dışında müşterilerden tanınmaktadır.

Üretim Sürecine Giriş

1. Ürün Analizi ve CAE Simülasyonu: Kalıplama sorunlarını tahmin etmek ve proses parametrelerini optimize etmek için profesyonel yazılım kullanan CAE simülasyonu kullanılır.

2. Kalıp Tasarımı: Tam 3D tasarım, hem malzeme özellikleri hem de kalıplama gereksinimleri dikkate alınarak UG ve CATIA yazılımı kullanılarak gerçekleştirilir.

3. Malzeme Seçimi: Otomotiv Sol Ön Kapı Dış Panel Damgalama Kalıbının ömrünü ve stabilitesini sağlamak için kilit alanlarda yüksek aşınma dirençli kalıp çeliği (ısıl işlemden sonra HRC48-52) ile birlikte kalıp tabanı için yüksek mukavemetli çelik kullanılmıştır.

4. Hassas İşleme: Kaba ve ince işleme, özel işleme ve ayna parlatma, kalıp hassasiyetini ve yüzey kalitesini garanti eder.

5. Montaj ve Hata Ayıklama (T0 Deneme Kalıplama): Bileşen montajından sonra deneme kalıplama gerçekleştirilir. Çoklu T0-T3 hata ayıklama yinelemeleri, kalıp stabilitesini ve ürün kalifikasyonunu sağlayarak profesyonel bir ekibin teslimat döngüsünü kısaltmasına olanak tanır.

Gelişim Trendleri

1. Ultra Büyük Entegre Kalıplama: Otomotiv dış panelleri entegre kalıplamaya yöneliyor. SIKAIDA, kalıp tasarımını 2000 tonu aşan büyük damgalama ekipmanlarına uyum sağlayacak şekilde optimize eder.

2. Hafif Teknoloji: Yüksek mukavemetli çelik ve alüminyum alaşımları gibi hafif malzemelere uyum sağlamak, kalıplama kalitesini sağlamak için tasarım ve süreçleri optimize etmek.

3. Akıllı Üretim ve Dijitalleştirme: Otomotiv Sol Ön Kapı Dış Panel Damgalama Kalıbının akıllı izlenmesini ve sanal hata ayıklamasını sağlamak için sensör, dijital ikiz ve IoT teknolojilerinin entegre edilmesi, geliştirme döngüsünün kısaltılması.

4. Eklemeli Üretim (3D Baskı) Uygulamaları: Karmaşık parçalar üretmek, verimliliği artırmak, döngüleri kısaltmak ve geleneksel üretimin sınırlamalarını aşmak için doğrudan metal 3D baskı teknolojisinden yararlanmak.

Otomotiv Sol Ön Kapı Dış Panel Damgalama Kalıbı endüstrisinde bir referans noktası olan SIKAIDA, Çin'de profesyonel bir tedarikçi ve üreticidir. Geliştirme döngüsü 8-15 ay sürüyor ve maliyetleri milyonlarca yuan'dan on milyonlarca yuan'a kadar değişiyor. Gelecekte SIKAIDA, otomotiv endüstrisinin gelişim trendlerine uyum sağlayarak ve daha iyi kalıp çözümleri sunarak yenilik yapmaya devam edecektir.

Sıkça Sorulan Sorular

S1: Otomotiv Sol Ön Kapı Dış Panel Damgalama Kalıbı için genellikle hangi malzemeler kullanılır?

A1: Kalıp tabanı genellikle dökme çelikten (HT300, QT450 gibi) veya standart çelikten (45 çelik, Cr12MoV gibi) yapılır. Profil, zımba ve kalıp gibi temel bileşenler, aşınmaya karşı yüksek dirençli kalıp çeliği (SKD11, Cr12MoV, DC53 vb.) kullanır ve ısıl işlemden sonra HRC48-52 sertliğine ulaşır.

S2: Otomotiv Sol Ön Kapı Dış Paneli damgalama kalıbının üretim döngüsü ne kadardır?

A2: Otomotiv Sol Ön Kapı Dış Panel Damgalama Kalıbı teknoloji, deneyim ve işçiliğin doruk noktasıdır. Kalıp yapımı endüstrisinin "taç mücevherini" temsil eden mekanik tasarım, malzeme bilimi, plastisite mekaniği ve hassas üretimi birleştirir. Geliştirme döngüsü uzundur (genellikle 8-15 ay) ve maliyeti yüksektir (milyonlarca ila on milyonlarca RMB'ye ulaşmaktadır), bu da onu bir kalıp yapım şirketinin kapsamlı gücünü ölçmek için önemli bir ölçüt haline getirmektedir. Otomobiller zekaya, elektrifikasyona ve hafiflemeye doğru geliştikçe kalıp yapımı süreçlerine yönelik teknik gereksinimler de artmaya devam edecek.
